产品简介

继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图1所示的上倾位置。当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。

    产品参数

4.1气体继电器：

1、流速试验：  Φ25:  0~2.0m/s

             Φ50:  0~2.0m/s

             Φ80:  0~2.0m/s

最小分辨率0.1m/s精度0.5级；

2、容积试验：0~500ml，最小分辨率5ml，最大误差≤5%.

3、密封试验：0~500Kpa，最小分辨率1 Kpa，精度1.5级，时间20min.

4.2试验介质：

a) 瓦斯继电器试验介质为25#变压器油；

4.3电源：

AC220v   50HZ，功率250W；

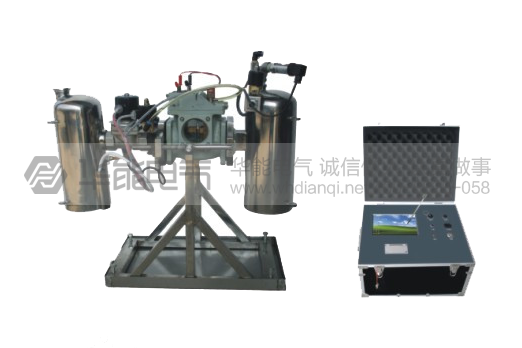

4.4 HYG-250W瓦斯继电器校验仪仪器箱：

由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。

HYG-250W瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；

彩屏触摸微机测控箱（电气部分）：外型尺寸：51×41×33cm,重量15kg；

    产品特征

HYG-250W瓦斯继电器校验仪主要特点是：

3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。

3.2 功能更多、应用范围更广。除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等。

3.3 本测试仪自动化程度高。采用高性能彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。

3.4 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。

3.5本校验仪实现了HYG-250W瓦斯继电器校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。
