产品简介

 绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。

绝缘靴手套耐压泄漏电流测试，属于高压试验，试验电压达到2万伏以上，试验过程需要放置试品、电极等工作，高压试验时试品会产生强烈放电，因此存在较大危险。为了保证试验的安全性，避免试验过程出现放电闪络将水电极或试品残渣弹射出测试台对试验人员产生人身伤害，我们研发了全封闭式绝缘靴手套耐压泄漏电流测试台。

测试台采用亚克力透明绝缘罩整体封闭，更换试品时绝缘罩自动提升，更换好后，绝缘罩下降将试品及高压测量系统封闭起来。

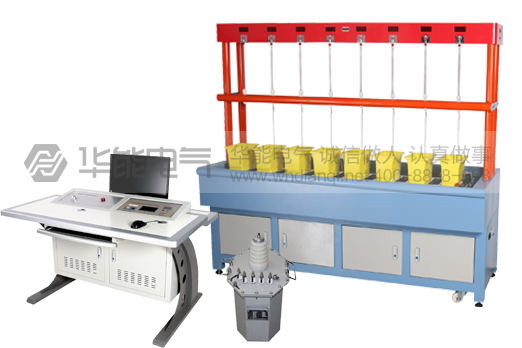

本测试台采用多路高压泄流测量技术，可以精确测量多路高压泄漏电流。与本公司生产的HYG1800全自动绝缘靴手套耐压泄漏电流测试台配套使用时配置无线通讯接口，采用无线数据通讯技术，使测试仪与本测试台完全隔离，实现安全测量高压泄漏电流的目的。

为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断专利技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。

    产品参数

额定输出电压：50 kV

额定输出容量：5 kVA

测试工位：8

泄漏电流量程：25.0mA

泄漏电流测量误差：＜1 %±1个字

泄漏电流分辨率：0.01 mA

    产品特征

测试台采用亚克力透明绝缘罩整体封闭，避免试验过程出现放电闪络将水、电弧、试品残渣弹射出测试台对试验人员产生人身伤害、污染实验室地坪。

透明绝缘罩采用电动机构可以自动升降，便于试品更换，但在试验过程中不能升降。

同时进行8只绝缘靴、绝缘帽、绝缘手套的试验，分别测量泄漏电流。

每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。

测试台具有干试和湿试两种工作模式，测试台装有电动注水水枪，便于试品注水操作，干试时，备有钢珠可以作为绝缘靴的高压电极。

测试台采用多路高压泄流测量技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。

试验变压器安装在试验台内部并对高压变压器做全绝缘安全罩封闭处理，具有过流保护功能。

试验系统采用19寸标准机柜进行控制，机柜由自动控制仪，电动调压器及工业控制计算机组成，可以通过控制仪直接控制进行全自动试验过程，还可以由计算机完成全部试验过程。

计算机控制时可以自动记录升压曲线及8路试品泄漏电流变化曲线。

测试完成可以自动生成测试报告，并进行合格判断。
