该产品功能完备，精度业内最高，更符合标准和法规要求；测试数据本机存储，可通过WiFi通讯和手机APP导出。由于测试运行功率、低压启动和动态泄漏等项目时，被测品需要不同的电压运行中测试，所以通常需要配置我司变频电源配合测试。我司安规分析仪还内置主流变频电源的通讯协议，用户也可以直接使用已有其他电源。

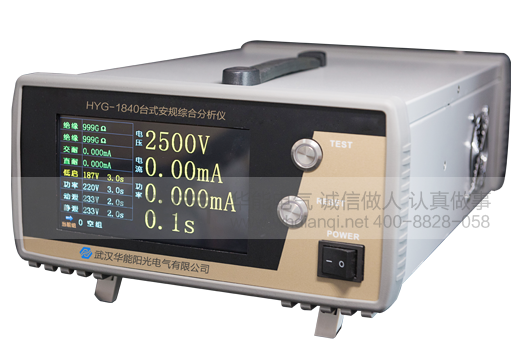

产品名称 | 安全性能综合分析仪 | |||
产品型号 | HYG-1840 | |||
随机附件 | 名称 | 单位 | 数量 | 备注 |
产品说明书 | 本 | 1 | ||
脚踏开关 | 套 | 1 | 已装机 | |
报警灯 | 套 | 1 | 已装机 | |
电源线 | 根 | 1 | ||
测试治具 | 套 | 1 | 已装机 | |
合格证 | 本 | 1 | ||
内置点检工装 | 套 | 1 | 选配 | |
交流耐压测试 | ||||
范围 | 分辨率 | 精度 | ||
输出电压 | 300~5000VAC | 1V | ±(1%示数+5V) | |
输出频率 | 50/60Hz | |||
击穿电流 | 0.~100.00mA 短时间200mA峰值 | 0.001mA/0.01mA | ±(1% + 0.002mA) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
电流补偿 | 0～99.999 mA | 0.001mA/0.01mA | ||
电弧侦测 | 0～100.00mA | 0.01mA | ±5% | |
直流耐压测试 | ||||
范围 | 分辨率 | 精度 | ||
输出电压 | 300~6000VDC | 1V | ±(1%示数+5V) | |
击穿电流 | 0～9.999mA | 0.001mA | ±(1% + 0.002mA) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
绝缘电阻测试 | ||||
范围 | 分辨率 | 精度 | ||
输出电压 | 300~3000V | 1V | ±(1%示数+5V) | |
绝缘电阻 | 0.5M~999GΩ | 0.01M/0.1M/1M/10M/100M/1G | 0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
延迟时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
接地电阻测试 | ||||
范围 | 分辨率 | 精度 | ||
输出电流 | 1.0～32.0A（选配42A） | 0.1A | ±(1%示数+0.2A) | |
输出频率 | 50/60Hz | |||
接地电阻 | 10～600.0mΩ（电压不超12V） | 0.1 mΩ | ±(1%示数+2.0mΩ) | |
电阻补偿 | 0～600.0mΩ | 0.1 mΩ | ±(1%示数+2.0mΩ) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
泄漏电流测试 | ||||
范围 | 分辨率 | 精度 | ||
输出电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |
输出电流 | 16.000A | 0.001A | ±(0.2% + 0.01A) | |
泄漏电流 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | |
测试时间 | 1.0～999.9s | 0.1s | ±(1% + 0.1s) | |
人体网络 | 6种 | |||
电流补偿 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | |
功率测试 | ||||
范围 | 分辨率 | 精度 | ||
电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |
电流 | 16.000A | 0.001A | ±(0.2% + 0.01A) | |
功率 | 3500W | 0.1W/1W | ±(0.3% + 4.0W) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
低压启动测试 | ||||
范围 | 分辨率 | 精度 | ||
电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |
电流 | 16.000A | 0.001A | ±(0.2% + 0.01A) | |
功率 | 3500W（由内置电源决定） | 0.1W/1W | ±(0.3% + 4.0W) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
并行测试 | ||||
标配 | 接地+耐压 | |||
选配 | 接地+功率，耐压+功率，接地+耐压+功率 | |||
电源 | ||||
内置电源 | 无 | |||
外置电源 | 选配 | |||
控制与接口 | ||||
PLC开关量 | 合格、不合格、测试中 | |||
RS232 | 标配 | |||
WiFi功能 | 标配 | |||
USB | 无 | |||
LAN网口 | 无 | |||
1. 体积小巧：
a) 便携设计：整机尺寸132×284×470（mm），3U高度，18Kg重量；
b) 7寸彩色触控屏，大字体显示实测值。
2. 功能齐全：
八合一：接地电阻、绝缘电阻、交/直流耐压、动/静态泄漏电流、功率、低压启动和电弧侦测；
3. 高精度：
安规项目测试精度1%，功率类测试精度0.2%；
4. 速度快：
a) 采用先进器件，切换速度小于0.1S，寿命长，可靠性高；
b) 具有并行测试功能（接地+耐压）。
5. 宽量程：
a) 绝缘电阻测试电压3000V（可选6000V），测试范围达999GΩ；
b) 极小的耐压击穿电流和泄漏电流（1μA）可准确测量；
c) 小功率（1W）准确测量；
d) 内置电源支持小电压输出（10V），满足特殊灯具等产品测试需求。
6. 更合规：
a) 耐压容量500VA（5KV/100mA，短时间200mA峰值）；
b) 泄漏电流采用1MHz带宽真有效值测试，内置6种人体网络；
c) 具备直流耐压和电弧侦测功能；
d) 接地电阻测试电流可选配40A，符合新标准。
7. 独创实用功能：
a) 台式可内置500W变频电源（AC1846），对于灯具等小功率用电器（或者不测动泄、功率和低启时的任何用电器），台式综测即可实现全部测量项目，节省成本和空间；
b) 多档功率自动匹配或断电换挡测试功能，适用于灯具、风扇等多档功率产品的测试；
c) 双键模式启动，可快捷切换测试组；
d) 接地引导启动模式，节省脚踏（按键）动作，提升效率；
e) 支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。
8. 信息化：
a) 测试数据本机存储，可通过WiFi通讯和手机APP功能，导出测试数据；
b) 本机可直接连接条码扫描仪，根据条码选择和启动测试组、查询测试结果；
c) 远程升级和远程诊断功能。
9. 更安全
a) 具备地线检测、漏电、过流等全面的保护功能；
b) 残余电力快速释放功能，确保测试人员安全。
10. 易操作使用
a) 7寸彩色触控屏，索引式设置界面，使用便捷，显示直观；
b) 内置丰富的帮助信息，方便操作员培训上岗；
c) 具备管理员和测试员两种模式，管理员预置参数权限，测试员仅使用权限，不能更改 ；
d) 仪表附件采用纠错式接插件，免去复杂的安装调试环节。
11. 易维护
a) 功能电路模块化设计，免工具拆装，排故简单快捷，解决售后难题；
b) 故障自诊断功能，自动诊断报告故障模块。
