产品简介

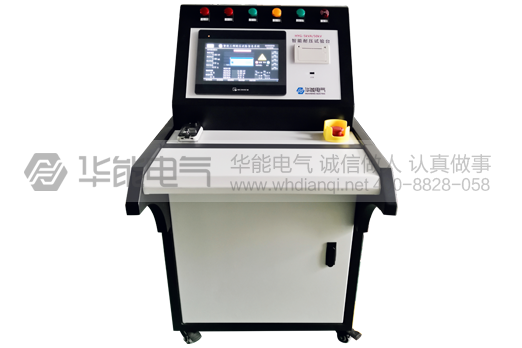

HYG-10KVA/150KV智能高压击穿试验装置是根据国家最新电力行业标准GB/T1408.1-2006/IEC60243-1:1998代替GB/T1408.1-1999（2006-11-09发布2007-4-01实施）绝缘材料电气强度试验方法（第1部分：工频下试验）而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

    产品参数

1、使用条件：

（1）环境温度    -20～+50℃

（2）环境湿度    ≤85% RH（无凝结水）

2、系统参数：

（1）输出电压：0-150kV

（2）输出电流：0-66.7mA

（3）计时范围：0-999S

（4）升压速度：0.5kV/S、1kV/S、2kV/S、3kV/S、5kV/S 五档

（5）电压精度  ≤1.5% ±1个字(F.S)

（6）电流精度  ≤1.5% ±1个字(F.S)

2、控制箱（台）参数：（常规参数见下表）

3、试验变压器参数：（常规参数见下表）

    产品特征

1. 160X120液晶显示器、40行高速针式打印机。

2. 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

3. 人机对话全键盘操作方式，智能化工作全过程，任选手动升压试验、连续升压试验和逐级升压试验三种试验方式。

4.可选多种升压速度，实现不同试验中的升降压速度要求。

5. 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

6. 完善的过压、过流保护，任意设定最高电压、高压电流上限、低压电流上限和计时时间。

7.匀速升压试验：设置好最高电压和计时时间后，一站式完成试验。

8.逐级升压试验：可以设置起始电压，自动计算或手动设置电压增量，试验中升压、计时自动循环逐级升压到最高电压；

9.阶段升压试验：设置好最高电压，自动计算设定前后程的电压值，前后程的升压速度，分前后程两段升压完成实现试验，直到前后程的计时结束或出现击穿现象；

10. 具有回零检测功能，回零确定后才可进行试验，安全可靠；

11. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

12. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

13.提示信息方便引导操作，升压必须先触摸点击“启动”键合闸后再触摸点击“升压”键切换按键才能实现，防止重复按一键疲劳或无动作操作导致危险。

14.试验过程中，都可以按“启动/停止”退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

15. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

16. 自动错误诊断，易于发现和解决问题。
