产品简介

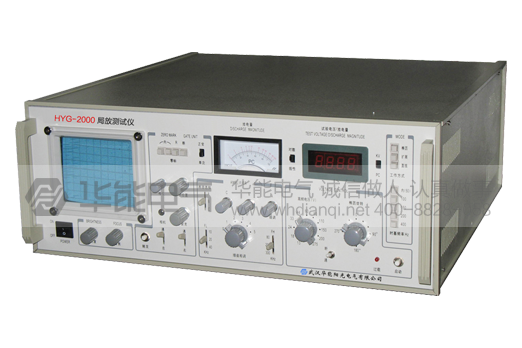

HYG-2000局放测试仪是一款四通道产品。它采用大屏幕示波屏，有高频椭圆扫描（摄取功率<1伏安），放大系统动态范围大，有辅助零标系统，有线性、对数双功能指针式表头和数字式表头，可同时显示放电脉冲的放电量。

HYG-2000局放仪的电源部分加入交流滤波处理，可有效滤除电源的谐波干扰；电路中采用全新的EMI设计，新增多处抗冲击保护，可有效提高仪器的抗干扰能力，使局部放电读数更加准确；显示单元增强了阳极电压，提高了聚焦和亮度性能，使局部放电波形更加清晰。

HYG-2000局放仪具有三种显示功能，局放仪与测量阻抗配合，可以在示波器屏幕上显示与试验电源同步的波形。在调节增益时，面板上对应有亮灯指示。该产品中还增加了人性化设计，在面板上同步以数字显示出当前观测的通道号。

HYG-2000局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备是否正常工作的有效测试仪器。该仪器与HYG-9或HYG-10型校正脉冲发生器配合使用，尤其适合电力部门、生产制造厂家和科研单位。

关键词：四通道，当前通道号显示，变带测量功能，EMI设计。

1、采用模块化，独立四通道设计，各通道有良好的一致性。

2、通过软件处理实时显示当前观测的通道号，使操作更加直观易懂。

3、集成化滤波器设计，覆盖10kHz~300kHz，符合IEC60270标准及GB7354标准要求。

4、新增交流滤波处理和多处抗冲击保护，可有效滤除电源的谐波干扰，提高仪器的抗干扰能力，使局部放电读数更加准确。

    产品参数

1、测量通道 ：四通道

2、可测试品的电容量范围6pF~250µF

3、检测灵敏度及允许电流（见表1）

表1、检测灵敏度及输入单元允许电流值

4、椭圆扫描时基

（1）频率50（内）、100、150、200、400Hz（内、外同步功能）

（2）旋转：以30°为一档，可旋转360°

（3）工作方法：椭圆—扩展—直线

（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置

5、显示单元

采用124×104mm2矩形示波管，有亮度、聚焦旋钮

6、变带放大器

（1）3dB低频端频率fL：10、20、40kHz任选

（2）3dB高频端频率fH：80、200、300kHz任选

（3）增益调节，档间增益差20±1dB，细调范围>20dB

（4）正负脉冲响应不对称性<1dB

7、时间窗

（1）窗宽：可调，50Hz下15°～ 150°

（2）窗位置：每一窗可旋转0°～ 170°

（3）两个时间窗可分别或同时开

8、脉冲峰值表（指针显示和数字显示）

（1）线性刻度指针式表头0—100

（2）对数刻度指针式表头0—10—100

（3）数字表头：以3位半LED数字表显示 0—100

（4）放电量测量线性误差<±10%

9、零标系统

（1）内部零标发生器的零标志有相位分辨能力，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符

（2）零标志与所有椭圆扫描频率相一致

10、电源电压

交流220V（50Hz±10%）

11、使用环境

环境温度-5～+45℃，相对湿度≤85%RH

    产品特征

试品CX在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。

用HYG型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。

试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。

整个系统的工作原理可参看方框图（图1）

图1  HYG-2000局放仪原理方框图
