产品简介

本系列控制箱是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、合闸声光报警；

B、计时声光报警；

C、电子式低压电流保护（箱式）；

D、高压电压直读；

E、耐压试验时间自由设定（数显）；

F、移动式结构（台式）。

    产品参数

该控制箱的容量是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。

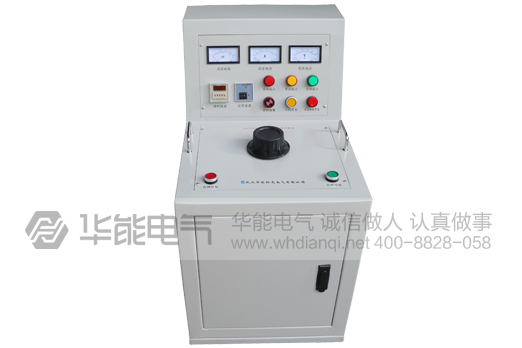

1、移动式耐压击穿试验台技术参数

1）容量：3KVA

2）高压电压输出：DC5000V/AC3800V

3）调压器3KVA/250V

4）电源：AC  220V±10%       50Hz±5%

5）交直流高压指针表5KV；低压表：250V；高压电流表：1A

6）环境要求：相对湿度：≤75%RH        环境温度： 0℃～40℃   周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好

2、 控制箱的技术参数如表

    产品特征

设备工作原理图

框图各部分说明：

（1） 继电器：该电器控制220V电源是否接到调压器上，从而控制输出高压的接通或切断。

（2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。

（3）高压变压器：调节调压器旋扭，升高高压变压器的输入电压，从中得到高压。交流电压直接输出，直流电压在变压器次级0.707处抽头经半波整流滤波后输出。

（4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。

（5）控制器:根据来自电流检测器及启动、复位钮、定时器的信号,控制继电器是否接通及报警电路是否报警。

（6）定时器: 按启动钮后,输出高压接通，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。

（7）报警：在测试过程中，当漏电流超过所设定的漏电流预置值后，由驱动块推动蜂鸣器及超漏灯发出声光报警，同时自动切断高压

高压变压器工作原理：

本系列控制箱是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见下图：
