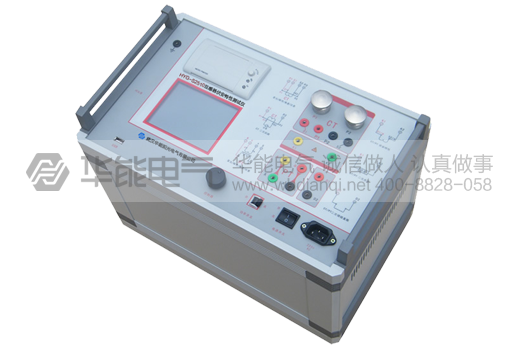

设计用于对保护类、计量类CT/PT进行自动测试，支持电流法和电压法两种测试方式，能测试安装在变压器或者开关装置内部的套管CT，适用于实验室也适用于现场检测。
参考标准：GB 1207-2006、GB 1208-2006。
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500Vrms， 5Arms（20A峰值） | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
大电流输出 | 0～1000A | |
二次绕组电阻测量 | 范围 | 0.1～300Ω |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次实际负荷测量 | 范围 | 5～1000VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | |
角差 | 精度 | ±4min |
比差 | 精度 | ≤0.05% |
CT变比测量 | 范围 | 5-25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT变比测量 | 范围 | 1-500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg | |
采用电流法和电压法检测原理，方便现场检测套管CT
支持检测CT和PT.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能：（见下表）
CT（保护类、计量类） | PT |
伏安特性（励磁特性）曲线 | 伏安特性（励磁特性）曲线 |
自动给出拐点值 | 自动给出拐点值 |
自动给出5%和10%的误差曲线 | 变比测量 |
变比测量 | 极性判断 |
比差测量 | 比差测量 |
相位（角差）测量 | 相位（角差）测量 |
极性判断 | 交流耐压测试 |
一次通流测试 | 二次负荷测试 |
交流耐压测试 | 二次绕组测试 |
二次负荷测试 | 铁心退磁 |
二次绕组测试 | |
铁心退磁 | |
支持套管CT的检测 |
