产品简介

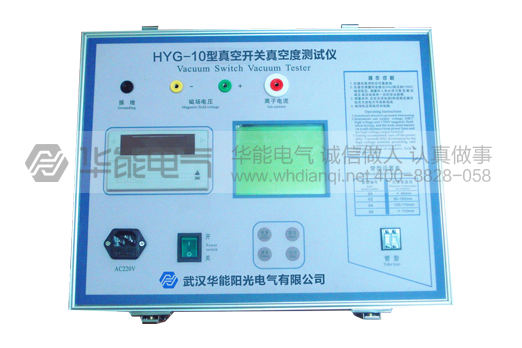

HYG-10型真空开关真空度测试仪是在HYG-9型的基础上根据现场用户的反映改进的新一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。

真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。HYG-10型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。

    产品参数

1、检测对象：各种型号真空开关管。

2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。

3、适用范围：本仪器为一机多用型，可测多种型号真空开磁。

4﹑电场电压： 30KV

5、磁场电压： 1700V

6、检测范围： 10-5—10-1 Pa

7、测量精度： 10-5—10-4Pa ， 15%

10-4—10-3Pa ， 15%

10-3—10-2 Pa ， 10%

10-2—10-1 Pa ， 10%

8、测试真空度时开关管开距：正常使用开距。

9、使用环境：-20℃~40℃

10、主机重量：12kg

11、外形尺寸：420×320×280(mm)

    产品特征

本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。
