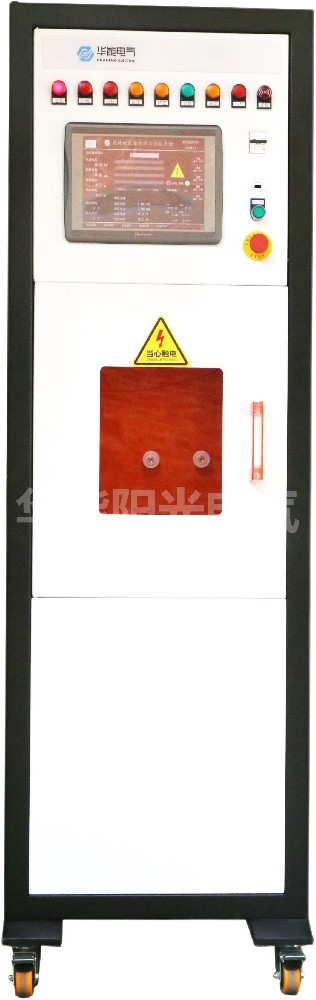

安全性能综合分析仪（台式）实测表现如何

嘴上说好没用，得到现场跑一遍。上个月我们跟着武汉华能阳光电气的一台台式安全性能综合分析仪，去某110kV变电站做秋检预试。一天下来23台设备挨个过，数据全记下来了。这台机器在真实工况下的表现，比参数表更能说明问题，我挑关键的几项说，供兄弟班站参考。

一、现场布置与接线

1. 试验项目安排：本次共完成23台设备，其中10kV开关柜14面、10kV电缆3回、站用变2台、互感器4组，全部按DL/T596做交流耐压，试验电压依设备额定电压乘系数取值，一台机器管了全场大半试品。

2. 人员分工：试验组共4人，1人操作台式机、2人监护记录、1人巡线看试品。台式机摆控制台，高压尾与外壳同接一个地网，接地电阻实测0.42Ω，符合不大于0.5Ω要求，接地这一步没省。

二、升压过程稳不稳

3. 实测电压曲线：10kV电缆22kV耐压5分钟，电压升到17.6kV（80%）自动减速、19.8kV（90%）再减速，全程波形平稳，屏幕扫描曲线无抖动，末端读数22.01kV，偏差极小，比手拧稳得多。

4. 电流与保护：3回电缆泄漏电流分别0.6mA、0.8mA、1.1mA，远低于保护定值。其中1回老电缆升至18kV时电流突跳，设备立即断开回零，判为可疑缺陷留待复测，没硬撑着做下去，避免了带病投运。

三、计时与判据准不准

5. 计时一致性：14面开关柜统一设60秒耐压，设备到时自动回零并响通过音，实测计时误差小于1秒，比老机械钟稳。全程无人盯表，记录人员只抄结果，省出人力去巡线查套管。

6. 缺陷捕捉：1组PT在42kV耐压末段出现轻微放电声，设备记录闪络电压41.3kV并标失败。返厂解体确认匝间绝缘老化，提前避开一台隐患设备投运，算立了一功，这类隐患靠手感很难抓。

四、环境与连续工作

7. 温湿度适应：当天环境温度11到16℃、湿度约70%RH，在设备0到50℃、不大于85%RH范围内，开机无报警，连续工作6小时未过热保护，中途只做了一次例行巡检，稳定性经得住连轴转。

8. 抗干扰表现：邻柜带电母线产生感应电，台式机硬软件抗干扰生效，读数波动小于0.5%FS，未出现误跳闸，现场老师傅评价读数干净，不像老表头那样乱颤，邻柜一送电就慌。

五、数据留存与出报告

9. 记录导出：23台结果全部自动存档，U盘导出Excel，含电压、电流、时间、判据。月底汇总直接打印，比往年手写省会力一大截，还能逐年拉曲线看绝缘趋势，台账一下就厚实了。

10. 现场效率：一天23台、平均单台耗时约15分钟含接线，比老设备提速近三成。自动判据让新人也能顶岗，老师傅腾出手做风险更高的巡线与监护，整体节奏从容不少。

11. 老师傅点评：老师傅原话：这机器读数干净、判据敢信，秋检连轴转不闹心。往年怕半夜困了误判，如今到点自动回零，心里踏实，这才是实打实的现场价值，不花哨但顶用。

六、与老设备同场对比

12. 同试品对比：同一条10kV电缆，老指针台做出22kV读数偏1.2kV且抖，台式机22.01kV稳。校验员当场采信台式机数据，老设备那页只能作废重测，差距肉眼可见。

13. 耗时对比：老设备单台平均22分钟含手记，台式机15分钟含导出，一天23台省近3小时。秋检窗口紧时，这三小时能多预试七八台，价值不只在钱。

14. 人员要求：老设备离了老师傅不敢动，台式机新人培训半天就能独立操作。班站老龄化、年轻人多的情况下，这台机器把经验门槛降了下来，传承不再卡某人。

回到站里，班长把导出的Excel往台账一贴，全年预试进度一目了然。以前手写二十三份纸单，归档要半天，如今十分钟搞定，还顺带做了绝缘趋势初判，迎检前心里有底。

常见问答

问：台式机在110kV站连续工作会过热吗？

答：当天我们连干6小时，环境温度11到16℃、湿度约70%RH，在设备0到50℃、不大于85%RH适应范围内，未触发过热保护。若夏季高温户外，建议间歇作业并避开阳光直射。

问：现场有感应电时读数会乱跳吗？

答：邻柜带电母线有感应电，靠设备硬软件抗干扰，读数波动小于0.5%FS，没有出现误跳闸。这是数字式台式机相对老指针表头明显占优的地方。

问：实测中它是怎么发现隐患设备的？

答：1组PT在42kV耐压末段有放电声，设备记录闪络电压41.3kV并判失败；另1回老电缆升到18kV电流突跳即断开回零。两处都标记可疑，返厂确认绝缘缺陷，起到了预试把关作用。
