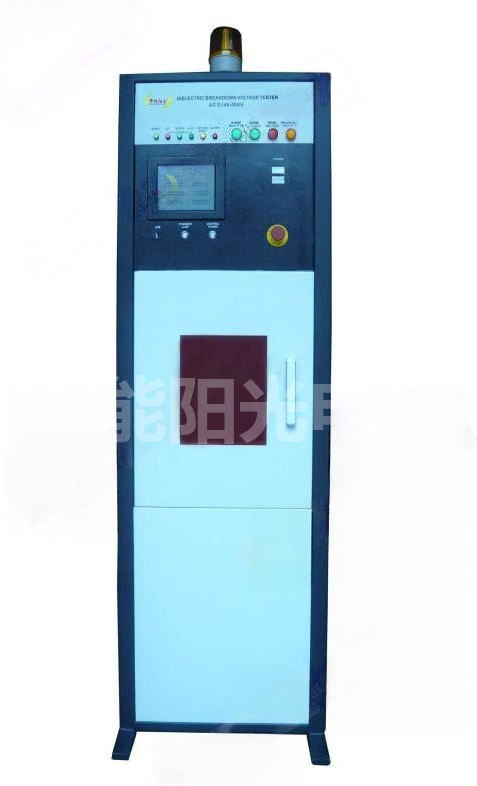

安全工具绝缘耐压试验装置怎么使用

新设备到货，年轻同志容易犯的错就是上来就拧旋钮。安全工具绝缘耐压试验装置虽说是智能化了，但高压试验的步骤一步都不能省。下面按我们班组的实操流程写一遍，从开机到收工，照着做基本不会出岔子，老师傅带新人也拿它当教材，头回操作照这个走准没错。

一、试验前先把地接好

1. 接地要先行：试验变压器外壳、控制箱外壳、高压尾、测量绕组全部一点接到地网，接地电阻不大于0.5欧。接地端和地网连同一个网，没接好屏幕会闪警告，这时候千万别强行升压，先去查地线，这一条老师傅天天念叨，新人是真出过事才记住的。

2. 试品准备：被试绝缘手套靴垫表面擦干净、绝对干燥，操作杆非被试段可靠接地。充油设备需静置，110千伏及以下不少于24小时，这一步漏了数据不准还危险，老安全员到现场先摸试品干不干，潮乎乎的坚决不上机，宁肯多等一天。

二、开机与参数设置

1. 零位确认：合电源前调压器必须在零位，零位指示灯亮才行。不在零位系统自动回零才允许合闸，这是保命设计。电源交流220伏正负10%、50赫兹正负2赫兹，插座电压差太多机器起不来，先量插座再开机，别闷头按开关。

2. 设定试验参数：主菜单选交流试验自动，设试验电压、保护电流、耐压时间。比如绝缘手套按规程取对应电压、耐压1分钟；计时长度0至9999秒随你设，到时自动回零，新手也不怕忘计时，屏上倒计时走得清清楚楚，旁边人也能看着放心。

三、升压与计时

1. 启动升压：按启动键主接触器吸合、调压器工作。智能升压速度控制让电压到80%减速、90%再减速，平稳到设定值后自动开始计时，屏上倒计时走得清楚，旁边人也能看着放心，老师傅说这比手摇那会儿心里踏实多了，不怕手抖。

2. 过程监护：试验中屏幕闪烁高压符号提醒安全，1人操作、2人监护记录、1人巡线。电压电流实时看，指针大幅摆动或试品冒烟立即降压断电，规程要求的不少于2人不是摆设，真遇上事了多一双眼多一双手，能救命。

四、结束与记录

1. 自动回零判结果：计时到时调压器自动回零、断开主接触器，屏幕显示试验通过或失败，击穿电压被记录。通过失败声音不同，听一声就知道这批咋样，不用盯到结束才松口气，老师傅说这声音比啥都准，新手也听得懂。

2. 数据留存：从4.7寸屏回看电压电流时间写报告，建议配U盘或拍照留底。每批做完清理接线柱、关电源断插头，试品合格盖章、不合格隔离待处理，台账当日归档别拖，审计来了现找抓瞎，当日事当日毕省心。

五、收工与保养

1. 现场清理：撤遮拦收标示牌，试品归位。长期不用先用500伏兆欧表测绝缘不低于0.5兆欧再存放，放干燥无尘通风无腐蚀气体室内，南方的兄弟梅雨季记得每月通电两小时防潮，这一步懒了，下次开机准报错。

2. 运输存放：运输面板朝上，有包装箱时至多堆两层。武汉华能阳光电气设备包换1个月、保修1年、终身维修，到期前做次校准稳妥，别等审计来了才发现超期，老师傅的台账里校准日期用红笔圈着，到点就送。

六、几种常见误操作纠正

1. 不接地就升压：有人嫌麻烦不接地的网直接升，屏幕闪警告还硬来，这是拿命赌。接地端子必须连地网且电阻不大于0.5欧，警告不消绝不升压，这条没商量余地。

2. 带电压拉闸：试验没到时有人直接拉总闸，规程要求先回零再断电。带电压拉闸易产生过电压伤试品，设备自动回零就是防这手，按流程走比图快强百倍。

常见问答

问：头回用安全工具绝缘耐压试验装置先做什么？

答：先接好地：变压器外壳、控制箱、高压尾、测量绕组一点接地，电阻不大于0.5欧；再确认调压器在零位、零位灯亮；试品擦净干燥、非被试段接地。接地没接好屏幕会闪警告，切勿强行升压。

问：自动模式怎么设参数？

答：主菜单选交流试验自动，设定试验电压、保护电流、耐压时间。例如绝缘手套按规程取电压、耐压1分钟，计时长度0至9999秒可设，到时自动回零并判定通过失败、记录击穿电压。

问：试验中出现冒烟或指针狂摆怎么办？

答：立即降压、切断电源，操作人员不少于2人且专人监护。这通常是试品内部缺陷或接触不良，查明原因、擦净夹紧后再试，严禁硬撑继续升压。
