空间小接线困难？双钳法能不能顶

　　差动保护装置测试，六角图是必画的。老法子，电压接一组，电流接一组，测完拆线换相，再测再画。一趟下来，接线拆拆装装好几次，时间长，还容易接错。空间小的地方，柜子里头线多，手伸不进去，更麻烦。

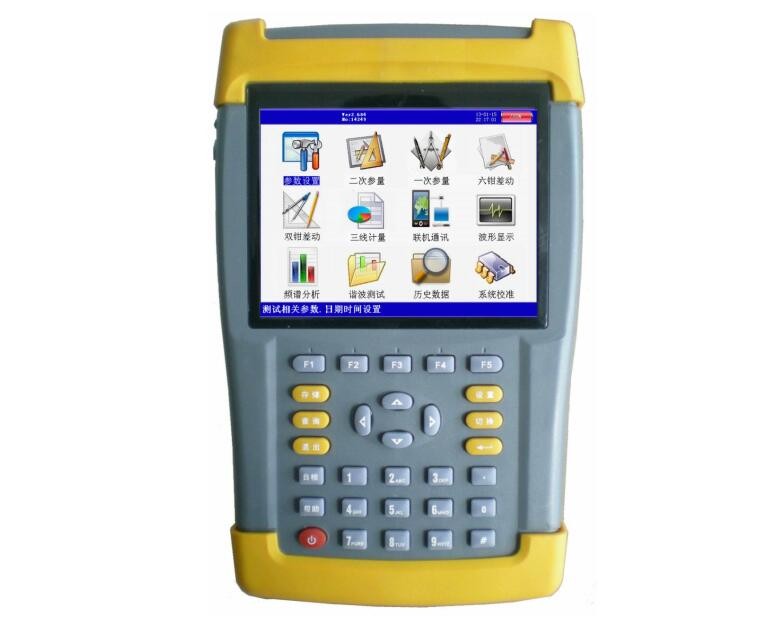

　　现在用的是武汉华能阳光电气的HYG-406S手持式矢量分析仪。三路电压、六路电流，同屏显示。差动保护测试，一次接线，六角图直接画出来。不用反复拆接，省时间，也少出错。

　　空间小、接线困难的，还有双钳法。多次测量，数据攒起来，完整的六角图也能画。钳形电流互感器，电流回路不用断，夹上去就行。安全，方便。

　　复杂保护装置矢量分析，接线对不对，仪器直接判。给出正确接线图，跟现场的对比，哪里错了，一眼看出来。不用人工算，不用拿纸笔倒腾。

　　常规电参量也能测。三相电压、三相电流、三相有功功率、三相视在功率、三相相位角，同时显示。还能直读折算到互感器一次侧的电压幅值、电流幅值、功率数值。不用自己算变比。

　　大屏幕高亮度彩色液晶，全汉字图形化菜单。户外太阳底下，亮度调上去，看得清。触摸硅胶按键，冬天戴手套也能按。宽温的，冬夏都能用。

　　大容量锂电池，连续工作8小时。上午进场，下午收工，中间不用充电。数据存200组以上，以记录形式保存。USB接口，能当移动存储设备用，拷出来上传到后台计算机，综合分析。

　　差动保护六角图，一次接线画完，空间小的双钳法也能顶。本来就该这么省事。
