10kV 电缆耐压用什么设备？0.1Hz 超低频高压发生器

　　干电缆和发电机耐压试验这行，以前最怵的就是转场和搬设备。就拿 3km 的 10kV 交联电缆来说，用工频试验变压器的话，整套设备加起来快 2 吨，得用卡车拉，到了现场还要 4 个壮汉一起抬升压器。遇到老小区或者山区的电缆井，车开不进去，只能靠人扛，一趟下来浑身都是汗，半天都缓不过来。而且工频设备容量要求大，稍微长一点的电缆就带不动，还要临时凑谐振设备，折腾半天才能开工。

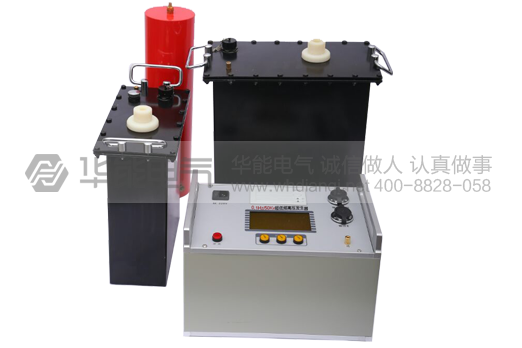

　　0.1Hz 超低频高压发生器彻底改变了这个局面。它的原理其实很简单，就是把试验频率从 50Hz 降到 0.1Hz，这样试验电源的容量只要工频的五百分之一就行。我们现在用的 50kV 款，控制器只有 4kg，一个手就能拎走，升压器也才 50kg，两个人抬着就走，SUV 的后备箱就能放下。以前转场要半天，现在半小时就能搞定，偏远地区的试验也不用愁了。

　　接线也特别简单。以前工频设备要接电源线、接地线、高压输出线、测量线，还有各种保护电阻，线多的像蜘蛛网，稍不留神就接错。这个设备只要接三根线：电源、接地、高压输出，而且高压保护电阻直接做在升压器里面，不用额外再接，接上就能用。新手跟着看一遍，下次就能自己接线。

　　操作更是全自动的。设置好试验电压和时间，按下启动键，设备就会自动匀速升压，到了设定电压自动开始计时，计时结束自动降压回零。以前试验的时候，人必须寸步不离盯着电压表和调压器，眼睛都不敢眨，生怕过压烧了试品。现在只要在旁边看着就行，中间还能去准备下一个试品的接线。要是试品击穿或者过流，设备会在 20 毫秒内自动停机保护，比人工反应快多了。

　　最让人放心的是数据准确。以前工频试验有容升效应，高压侧的实际电压比显示的高很多，经常要接分压器校准，特别麻烦。这个设备用的是高压侧直接采样，电流、电压、波形都是从高压端测的，没有传输误差，而且有高低压闭环负反馈控制，完全没有容升效应，显示多少就是多少。试验结束自动打印报告，不用手写，数据直接存档，查起来也方便。

现在我们出去做试验，就带这一套设备，10kV 到 35kV 的电缆、发电机、电容器都能测。以前一天最多测两条电缆，现在能测四五条，效率提高了不止一倍。而且设备皮实，户外零下 10 度到 40 度都能正常工作，下雨只要简单遮一下就行，特别适合现场作业。
