局放耐压试验装置 避免击穿烧损故障点

　　150kV 电压等级主变压器、互感器、断路器的交流耐压与局部放电试验，是电力设备交接试验与预防性试验的核心项目，GB50150、DL/T 596 等标准对试验电压等级、波形质量、局放检测精度都有严格要求。传统工频试验装置存在电源要求高、体积笨重、波形畸变率高、试品击穿易损坏、局放检测干扰大等短板，已难以满足高压试验的合规性与效率要求。

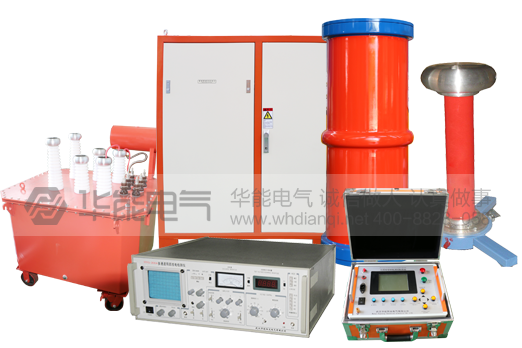

　　本款 200kVA/300kV 局放测试仪试验装置采用串联谐振原理设计，集耐压试验与局放检测功能于一体，全面覆盖 150kV 电压等级主变压器、互感器、断路器的所有试验需求，是高压试验部门、电力修试单位升级高压试验装备的优选方案。

　　一、低电源需求，大幅降低试验门槛

　　串联谐振原理下，系统电源仅需提供有功消耗部分，所需电源容量仅为试验容量的 1/Q，本装置品质因数 Q≥30，所需电源容量仅为传统工频装置的 1/30，普通三相 380V 动力电即可满足供电需求，无需额外配备大容量发电机，大幅降低了现场试验的供电门槛。

　　二、轻量化设计，提升转场效率

　　装置采用多电抗器分体设计，省去了传统笨重的大功率调压装置与工频试验变压器，整体重量与体积仅为同容量传统试验装置的 1/10，无需大型起重设备即可完成转场与组装，特别适用于老旧变电站、偏远站点等大型设备难以抵达的试验现场。

　　三、高波形质量，保障试验合规性

　　串联谐振系统为天然的谐振滤波电路，输出电压波形畸变率＜1.0%，可输出纯正正弦波，彻底解决了传统装置谐波峰值导致的试品误击穿问题，试验波形完全符合国家标准要求。系统额定条件下可连续工作 180 分钟，满足主变压器长时间耐压局放试验的需求。

　　四、全维度安全防护，降低试验风险

　　试品绝缘击穿时，回路立即失谐脱谐，短路电流迅速下降为正常试验电流的 1/30，不会产生大电流烧损故障点，同时不会出现恢复过电压，可有效保护试品与设备安全。配备过压、过流、零位启动全套保护功能，从硬件层面保障试验安全。

　　五、一体化局放检测，提升试验效率

装置配套无局放电容分压器与局部放电测试仪，分压器自身局放量≤10pC，可实现耐压试验与局放检测同步完成，无需额外配备检测设备，大幅简化现场接线，降低外部干扰，提升局放检测数据的准确性。全套设备符合国家与行业相关试验标准，试验数据合规可追溯，是高压试验单位的标准化配置装备。
