局部放电检测的椭圆扫描时基，为什么要这样设计

　　局部放电测量已经有几十年的发展历史，但"椭圆扫描时基"这个概念，很多做试验的人其实并不清楚它的来历和设计逻辑——只知道仪器面板上有这个旋钮，会用，但不知道为什么。

　　从示波器显示说起

　　早期局放检测仪借鉴示波器的工作原理，用时间轴（X轴）展示局放脉冲的电压变化。但这种线性扫描有一个问题：工频试验电压是正弦波，50Hz下每个周期20ms，脉冲在时间轴上的位置没有和电压相位直接对应，很难直观判断放电发生在正半波还是负半波，也难以区分不同类型缺陷的相位特征。

　　椭圆扫描的出现

　　工程师把X轴改为试验电压的同相分量，Y轴保留为局放信号，这样正弦波就自然显示成一个椭圆，椭圆上的不同位置对应不同的电压相位。局放脉冲打在椭圆上，相位位置一目了然：顶部附近是电压过零点，左右两侧是电压峰值区域。

　　这种展示方式让有经验的工程师能快速判断缺陷类型——内部气隙放电通常在正负半周对称出现在峰值区域；表面放电有明显的相位不对称性；电晕放电集中在电压过零点附近。相位分布模式成了诊断的核心依据。

　　高频时基椭圆的摄取功率要求

　　椭圆时基的同步信号取自试验电压本身，但测量回路的摄取功率必须极低，否则会影响试验电压的稳定性，反过来影响局放测量。IEC标准要求高频时基椭圆摄取功率＜1伏安，这既是安全要求，也是测量精度要求。

　　HYG-2005在高频时基椭圆上符合这个要求，输入电压可在10～250V范围调节至正常工作状态，覆盖不同量程的试验电压，不需要每次换被试品都重新调整同步电压。

　　时间窗技术的引入

　　椭圆扫描解决了相位可视化，但干扰信号也出现在椭圆上，很难和真实局放区分。时间窗（Time Window）技术就是在此基础上发展出来的：在椭圆的特定相位区间内开窗，只采集这个区间内的信号，窗外的信号被屏蔽。

　　HYG-2005支持两个独立时间窗，窗宽可调（50Hz下15°～150°），窗位置可旋转0°～170°，两个窗可以分别或同时开启。这意味着可以同时监控正负半周的两个关键相位区间，或者把干扰集中的相位区间屏蔽掉，提升测量信噪比。

　　现在还用椭圆扫描吗？

　　现代局放仪已经从模拟示波管进化到数字显示、PRPD（相位分辨局放）图谱，但椭圆扫描时基的物理逻辑没有变，只是用数字方式实现，分辨率更高，可以记录保存数据，但相位维度上的判断依据和几十年前是一样的。

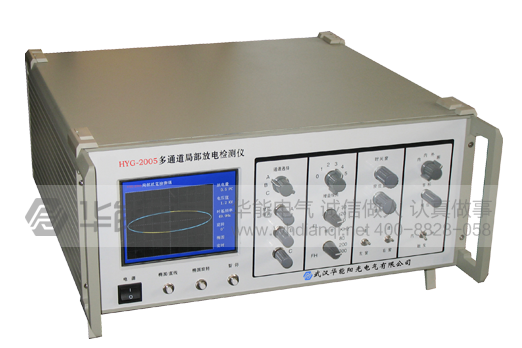

　　HYG-2005用5.6寸液晶显示器实现了数字化的椭圆显示，支持椭圆和直线两种显示切换，连续和暂停两种工作模式，是从模拟时代过渡到数字时代的典型设计路径。
