从三吨重的试验变到两个人能搬走的谐振装置，耐压设备这些年怎么变的

　　我刚入行那会儿，班组做交流耐压用工频试验变压器。那台设备有多重呢，50kV的一百多公斤，100kV的两百多斤往上，150kV的直接上吨。做10kV开关柜耐压还行，30kV加一分钟就完事。但碰到电缆就头疼了。

　　10kV交联电缆一公里电容量大概0.2微法，三公里就是0.6微法。工频50Hz下，0.6微法的容抗约5千欧，要加到21.75kV试验电压，需要的高压无功容量将近95kVA。用工频试验变扛这个容量，设备本身得做到三四百公斤以上，两个人根本搬不动，更别说拉到郊县工地转场了。那时候长电缆耐压基本只能在试验室做，现场根本不现实。

　　后来串联谐振出来，事情才变了

　　变频谐振：用频率换重量

　　串联谐振的原理说白了，就是让电抗器的电感和电缆的电容互相补偿，谐振的时候电源只需要提供回路的有功损耗，容量需求一下子降到原来的几十分之一。同样三公里10kV电缆，工频试验变要95kVA，串联谐振3到5kVA就够。设备重量也跟着掉，整套系统两个人能装上面包车。

　　最早普及的是变频串联谐振，电感量固定，靠调电源频率来找谐振点。这个方案灵活，今天测10kV电缆谐振点可能在50多Hz，明天测GIS母线可能落到60Hz，一套电抗器配不同试品，换参数就行，现场转场特别方便。

　　但变频有个绕不开的问题：输出频率是变的。多数时候落在45到65Hz之间，严格来说不是标准50Hz。做绝缘趋势分析的时候，不同频率的数据放一起比，可比性打折扣。小容量试品的时候更明显，谐振频率可能跑到七八十Hz甚至更高，有些对频率敏感的试品就不太合适。

　　调感谐振：频率不动，调电感

　　调感谐振的思路正好反过来：频率锁死50Hz，靠调节电抗器的电感量来匹配试品电容。好处是输出始终是标准工频正弦波，和历史试验数据能直接比，不用做频率折算。

　　代价是电抗器要带调节机构，体积和重量比变频的大。而且电感调节范围有限，试品电容量跨度太大的话，一套电抗器可能覆盖不了，得换组合。但工频输出这个优势在特定场景下是硬需求，不是可有可无的。

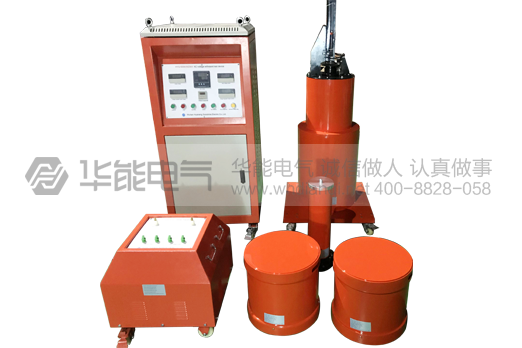

　　我们试验室现在用的华能阳光调感串联谐振，主要做主变和高压电机的工频耐压。高压电机出厂试验规程明确要求50Hz，变频谐振的频率虽然多数时候在50附近，但不是锁死的，电机绕组对频率敏感，频率偏了绝缘考核的等效性有争议，调感谐振就不存在这个问题。去年做一台主变局放同步耐压，持续加压一个小时，调感谐振输出电压从头到尾波动不超过1%，这个稳定性变频谐振在长时间运行时很难保证，因为频率会受温度漂移影响。

　　自动化是后来的事 早期的调感谐振要手动摇电感找谐振点，碰到大电容量试品能摇很久。现在新款的基本都是电动调感加自动寻谐，按个按钮设备自己追踪谐振点，比手动的快几倍。自动升压计时、数据存储打印、过压过流击穿保护这些功能也慢慢成了标配。但这些是操作层面的改进，核心原理——工频输出——没变。

　　说到底没有哪代设备是全能的。现场跑得多、试品类型杂的，变频谐振灵活，一套电抗器走天下；固定场景多、对工频要求严格的，调感谐振更稳。选型的时候先想清楚自己主要做什么试品、在试验室还是现场跑，比盯着参数表比来比去管用。
