变压器直流电阻测试仪怎么使用

新仪器到手，照着步骤走一遍就能上手。我把一次标准测量从头到尾过一遍，重点放在接线和安全上，这两处错了容易出事或测不准。建议首次先在实验室用已知电阻练手，再上现场。

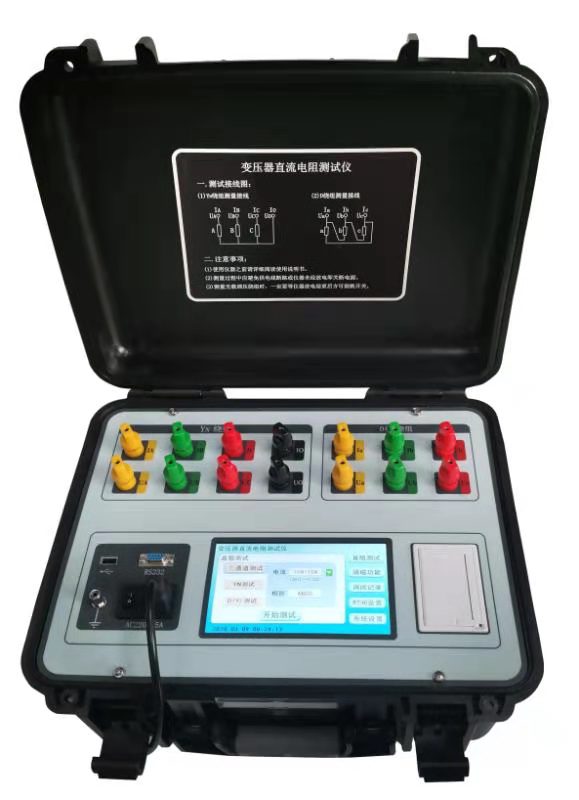

变压器直流电阻测试仪

一、接线这一步也很关键

1. 四线法接法：直流电阻测试仪用四线法：电流线C1、C2接绕组两端供电，电位线P1、P2夹在C1C2内侧取压降。夹子要夹在裸露金属面、去掉氧化层，拧紧。接线错或接触不良，后面全白费，读数必然跳。

2. 选对电流档：根据绕组大致阻值选档：高压侧小阻值用10A档（0.5mΩ～1.6Ω）或5A档（20mΩ～3.2Ω），配变中阻值用1A档（100mΩ～16Ω），互感器大阻值用1mA档（2kΩ～100kΩ）。拿不准就先从自动档试，仪器会自己匹配到合适电流。

二、参数设置与启动

3. 温度折算要设：在菜单里填试品实际温度，设折算温度（一般75℃），仪器自动把读数归算到参考温度，方便和出厂值比。再选绕组、相别、分接位置，免得记录写混。这一步漏了，季节数据对不上会误判。

4. 启动等稳定：按启动，仪器恒流输出，大电感绕组要等电流稳。屏幕提示稳定后读数才有效。有载分接开关记得逐档切换、每档都等稳定再记录，不要抢在电流没稳时就读数。

5. 助磁法接线要点：Y(N)-d-11大变低压侧，除被测相外借用相邻相绕组作助磁回路，按说明书助磁法接线图连C1P1C2P2和助磁线。接法不对稳不住，首次建议对照说明书或请厂家指导，确认稳了再正式测。

三、收尾安全不能省

6. 先放电再拆线：测完仪器自动放电，音响报警停了、屏幕提示可拆线再动夹子。绕组是电感，带电拆线会打火、伤表也伤人。拆线顺序和接线相反，先拆电位线再拆电流线。

7. 接地与防护：仪器接地端可靠接地，现场围好遮拦派专人监护。7寸触摸屏操作直观，但戴绝缘手套也能点。数据存进1000条记录，顺手USB转存或打印留底，按DL/T 596要求归档。

8. 多相测量的顺序：三相变压器建议按A、B、C相顺序测，每相记录相别、分接、温度，避免张冠李戴。有载开关逐档时，先回零位再切档，切完等稳定再读，顺序乱了数据就不可信，后面比对也乱。

9. 现场监护要点：测量时规程要求围遮拦、派监护。接地端接好再开机，拆线前确认放电完成，这些动作形成习惯，事故就少。新人首次上现场，务必有老师傅在旁把关接线和放电环节。

10. 数据记录要完整：测完别只抄个阻值，相别、分接位置、实测温度、折算温度、电流档都要记全，下次比对才用得上。仪器能存1000条，但手写记录本也留一份底，防止存储满了覆盖或U盘丢失，交接时两套对照更稳。

常见问答

问：助磁法接线具体怎么接？

答：在Y(N)-d-11大变低压侧，除被测相外，借用相邻相绕组作为助磁回路，按仪器说明书的助磁法接线图连C1P1C2P2和助磁线。接法不对稳不住，首次建议对照说明书或请厂家指导。

问：测完忘了放电就拆线会怎样？

答：绕组储存的磁场能会通过夹子放电，轻则打火吓一跳、烧坏夹头，重则反电动势打坏仪器放电回路甚至伤人。务必等放电报警结束、提示可拆线再操作。

问：一个绕组要测几次取平均吗？

答：一般等稳定后读一次即可，仪器本身重复性好。若环境干扰大或读数略飘，可复测两三次确认。重点是把温度折算设对、夹点固定，比单纯多次平均更关键。

能想到的都写了，要是还有没说透的，等下次碰到再写
