变频谐振耐压试验装置实测表现如何？

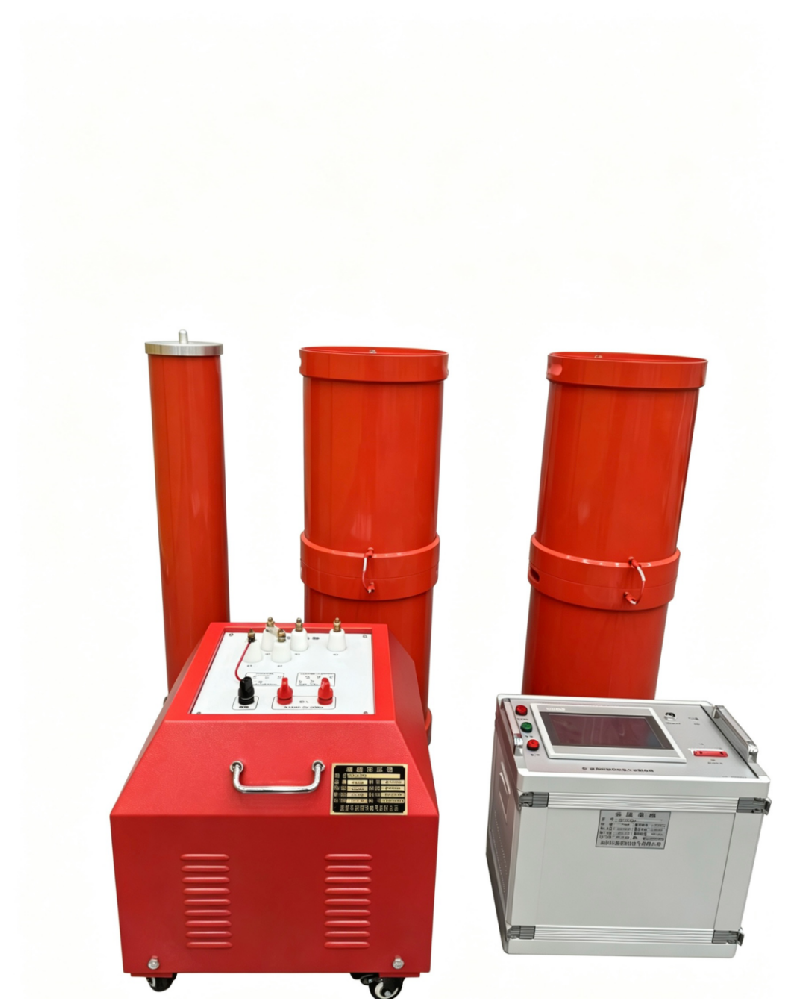

春检期间我们拿一百三十五千伏安这套设备跑了三个站，数据摆出来才最有说服力。十千伏电缆两段合计约一千八百米，二十二千伏耐压五分钟一次过；三十五千伏电缆五百米，五十二千伏耐压六十分钟稳稳扛住；一台一百兆伏安主变，六十八千伏耐压一分钟无闪络。波形畸变率实测小于百分之一，Q值电缆段测到三十二，全程电源才七点五千伏安输入。老师傅就信实测，纸面参数再好不如现场跑一趟。

十千伏电缆交接

1. 试验安排：这次共完成二十三台设备交流耐压，其中十千伏电缆两段合计约一千八百米，按GB50150做二十二千伏、五分钟耐压。两段并联两节电抗器，激励变一点五千伏档，一次调谐通过，计时到点自动回零。

2. 实测数据：谐振频率实测三十五点二赫兹，试验电流十一点三安，电容电流和公式算的基本吻合。分压器显示电压稳定在二十二点一千伏，波形毛刺小，自动判定试验通过，记录击穿电压栏空白。

3. 时长把控：五分钟说长不长，但长电缆容性电流大，期间电压波动得盯着。我们设了闪络保护三千伏，全程没动作。到点声光提示，调压器自动回零，比人手掐表准。

三十五千伏电缆

1. 六十分钟考验：三十五千伏电缆五百米做五十二千伏耐压，时长六十分钟，这对设备连续工作是真考验。装置允许额定条件下一次性工作十五分钟，所以分段做，每段十五分钟歇一会，总共跑满一小时无异常。

2. 温升观察：电抗器连续工作标称六十分钟，温升小于六十度。我们摸了外壳，温温的不烫手，变频源风扇转得稳。六十分钟下来没过热保护，说明余量留得够。

3. 绝缘判据：六十分钟耐压是GB50150对三十五千伏电缆的要求，比十分钟严苛得多。能扛满一小时，说明绝缘真没问题。偷减到十分钟，隐患就放过去了，业主不答应。

主变压器耐压

1. 四节串联：一百兆伏安、三十五千伏以下主变，做六十八千伏、一分钟耐压，四节电抗器串联，激励变三千伏档。谐振频率算出来约五十赫兹，实测四十九点六，吻合得好。

2. 电流不大：主变电容小，试验电流才零点八安上下，对装置是轻载。但电压高，分压器得用一百一十千伏档。一分钟很快，关键是升压匀速、不超调，全自动模式替我们把控。

3. 前后测绝缘：耐压前后都测了绝缘电阻，前后一致才算数。耐压前兆欧表摇一下，耐压后再摇，数值没掉，判合格。规程要求前后都做，少一步资料不全。

波形与Q值

1. 波形畸变实测：拿录波一看，输出电压波形畸变率实测小于百分之一，基波干净，谐波峰值低。对比老工频变那个毛刺波形，结论可信度完全两样。业主看波形图就点头。

2. Q值实测：电缆段Q值实测三十二，高于资料里大于三十的指标；主变Q值三十一，也达标；GIS那段Q值测到五十三。Q值越高越省力，实测都比标称底线高，心里踏实。

3. 电源真小：全程输入电源才七点五千伏安，单相三百八十伏就能供。要是工频变做同样试验，得备上百千伏安电源。现场拉一根普通动力线就够，省太多事。

与老设备同台比

1. 同一根电缆：我们特意拿同一段十千伏电缆，先用老工频变、再用谐振各做一次。谐振升压快、波形干净、自动计时；工频变摇手柄慢、谐波大。结论一致都合格，但谐振过程舒服太多。

2. 时间对比：二十三台设备，谐振两天干完；去年用老工频变同等工作量花了四天。效率差一倍，人工也省。秋检窗口紧，省下两天能多查两台，价值没法说。

3. 数据可追溯：谐振每次导出表格，二十三条记录清清楚楚，含谐振频率、试验电压、电流、时长。工频变靠手抄，回来整理对不上号。来年比对，谐振这套直接调档案。

异常与处置

1. 一次闪络：主变那台升到六十千伏时闪了一下，系统失谐保护动作，记下闪络电压六十点三千伏。降压检查，发现套管端部有灰尘，擦净重做，一次过。闪络记录帮我们定位了问题点。

2. 风扇保护：有一回连续作战，变频源风扇停了，过热保护动作。关断电源静置半小时，按复位键重启，正常。这功能救过设备，不然闷烧就废了。现在每次连做我们都中间歇口气。

3. 接地虚接：头天晚上接地桩没砸实，调谐死活找不到点。第二天重砸角钢、测电阻零点四欧，一次成。接地这事，偷不得懒，每次开工前都量一遍。

实测小结

1. 参数不虚：纸面标的一百三十五千伏安、波形小于百分之一、Q大于五十，实测全对得上，甚至略好。厂家没虚标，这点难得。我们后来采购就认这家实测表现。

2. 效率明显：同样工作量，谐振比工频变快一倍，人工省一半。秋检迎峰度夏窗口都紧，效率就是战斗力。站里现在常规耐压全上谐振，工频变退居二线。

3. 记录规范：导出数据归档，逐年比对看绝缘趋势，这套做法被局里当成样板。实测不只是为了过关，更是为了积累曲线，提前发现劣化。老师傅的经验加机器记录，才叫真把关。

常见问答

问：实际做10kV电缆交接表现如何？

答：两段合计约一千八百米，二十二千伏五分钟一次过；谐振频率实测三十五点二赫兹，电流十一点三安，波形畸变率小于百分之一，Q值实测三十二，全程输入仅七点五千伏安。比老工频变快一倍、人工省一半，数据可U盘导出。

问：35kV电缆60分钟耐压设备扛得住吗？

答：装置允许额定连续工作十五分钟，所以分段做、每段十五分钟歇一会跑满六十分钟。电抗器温升小于六十度、变频源风扇稳，实测无过热保护。六十分钟是GB50150对三十五千伏电缆的硬要求，谐振能稳扛。

问：实测Q值和标称对得上吗？

答：对得上甚至略高。电缆段实测三十二（标称大于三十），主变三十一（大于三十），GIS段五十三（大于五十）。厂家没虚标，这也是我们后来持续采购的原因。
