高压耐压试验仪符合哪些标准

有同行问，耐压设备自己要不要送检、按什么标准造。这里要把两层说清：一层是设备制造依据的标准，一层是试验方法依据的标准。前者管设备合格出厂，后者管你怎么打、打多少、怎么判。两层都不能含糊，迎检和出报告都靠它们。

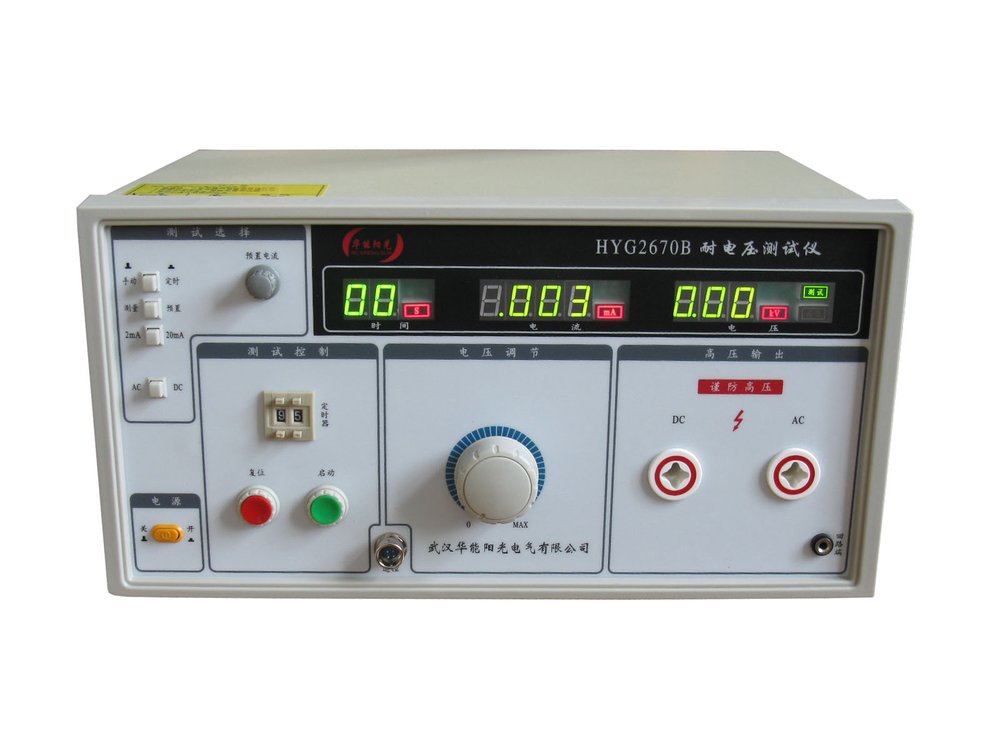

高压耐压试验仪

设备制造依据的标准

1. 谐振设备执行标准：变频串联谐振和三百千伏串并联谐振设备执行GB50150、DL/T849.6、GB10229、DL/T596、IEC358等标准，从设计、绝缘配合到测量精度都有据可依，不是厂家自说自话。

2. 工频装置执行标准：工频耐压试验装置执行ZBK41006、GB311等标准，试验变压器和控制系统按这些老牌国标和行标制造，交直流两用结构也在这套体系内验收。

3. 智能系统参考标准：智能耐压系统参考ANSI D148标准的相关条款做绝缘击穿耐电压试验设计，配合国内GB系列一起用，出口或外企项目常会提到这条。

试验方法依据的标准

1. DL/T596预防性试验：电力设备预防性试验规程DL/T596规定了各类设备的试验电压、周期和合格判据，是我们现场打耐压的准绳。十千伏系统打二十八千伏、三十五千伏打一百千伏，都出自这里。

2. GB50150交接试验：电气装置安装工程电气设备交接试验标准GB50150针对新建和扩建工程的交接验收，试验电压和时间往往比预防性更严，新站投运前必须按这条来。

3. 互感器相关标准：涉及互感器伏安特性时执行GB1208、GB16847、GB1207等，对应IEC60044系列。耐压设备虽不直接测互感器，但配套试验方案要引用这些标准。

精度类标准与指标

1. 测量精度要求：谐振系统测量精度一点五、电压不确定度一点五、波形畸变率小于百分之一点零；工频装置电压电流精度百分之一点零满量程加三字。这些指标对应国家计量检定对试验设备的溯源要求。

2. 检定与校准：设备要按周期送检或用标准源校准，智能系统带密码保护的误差校准功能，电压误差密码二二二二〇〇、升压速度密码〇〇〇〇〇〇，现场可自校但得留记录。

安全规范类标准

1. 接地与防护：试验变压器外壳、控制箱外壳、高压尾端都要可靠接地，接地电阻小于等于零点五欧，两个接地端接同一地网，符合高压试验安全作业的相关规程要求。

2. 人员与现场：操作人员不少于两人，试验现场围遮拦挂标示牌派专人监护，升压不能突然加压、不能突然断电，这些安全要求写进试验作业指导书和安规。

国际标准怎么看

1. IEC对应条款：IEC358对应电抗器、IEC60044对应互感器、IEC61850对应变电站通信，做涉外或高端项目会涉及。国产设备执行GB等效采用IEC的，参数对接没问题。

2. 不要混用标准：同一试品别同时套两套不一致的判据。预防性用DL/T596、交接用GB50150，谁严按谁，但一台设备一次试验只能用一个判据口径，报告才好签字。

出厂资料要留好

1. 说明书和试验报告：正规设备随箱带使用说明书和出厂试验报告，谐振设备还配内部连接线、电抗器绝缘底座、均压球、分压器支架。这些资料迎检、溯源都要用，别随手扔。

2. 质保条款对应标准：工频和智能耐压保修一年、终身维修；串联谐振包换三个月、保修一年。质保承诺本身也是设备符合标准、厂家敢负责的体现，写进合同更稳妥。

校准与溯源要求

1. 周期校准：试验设备要按周期送检或用标准源校准，智能系统带密码保护的误差校准，电压误差密码二二二二〇〇、升压速度密码〇〇〇〇〇〇，现场自校要留记录备查。

2. 标准方波校准：做局放相关试验时，要在耦合电容高压端和地间注入五十皮库标准方波校准局放仪，再增到一百、五百皮库验证一致性，这套校准本身也对应相关试验标准。

常见问答

问：耐压设备自己要按什么标准制造？

答：变频和串并联谐振设备执行GB50150、DL/T849.6、GB10229、DL/T596、IEC358等；工频装置执行ZBK41006、GB311；智能系统参考ANSI D148。这些都是出厂验收的依据。

问：现场打耐压看哪条规程？

答：预防性试验看DL/T596，交接验收看GB50150，两条规定的试验电压和耐压时间就是现场打多少、打多久的准绳，十千伏系统打二十八千伏、三十五千伏打一百千伏都出自这里。

问：设备精度指标对应什么要求？

答：谐振系统测量和电压不确定度一点五、波形畸变小于百分之一点零；工频装置电压电流精度百分之一点零满量程加三字。这些对应国家计量检定对试验设备的溯源要求，要周期校准。

大概就是这个意思，下次有空再聊聊接线那点事
