去年冬天一个220千伏站的开关室里，仪器屏幕上的三相曲线抖得像风吹的电线，班组连测三遍，过渡时间一次一个样。换了个厂家带去的机器，同样位置同样接法，波形稳稳当当。挑这类设备，抗干扰能力和接地设计比参数表上的数字更能说明问题，售后服务跟不跟得上同样要算进去。

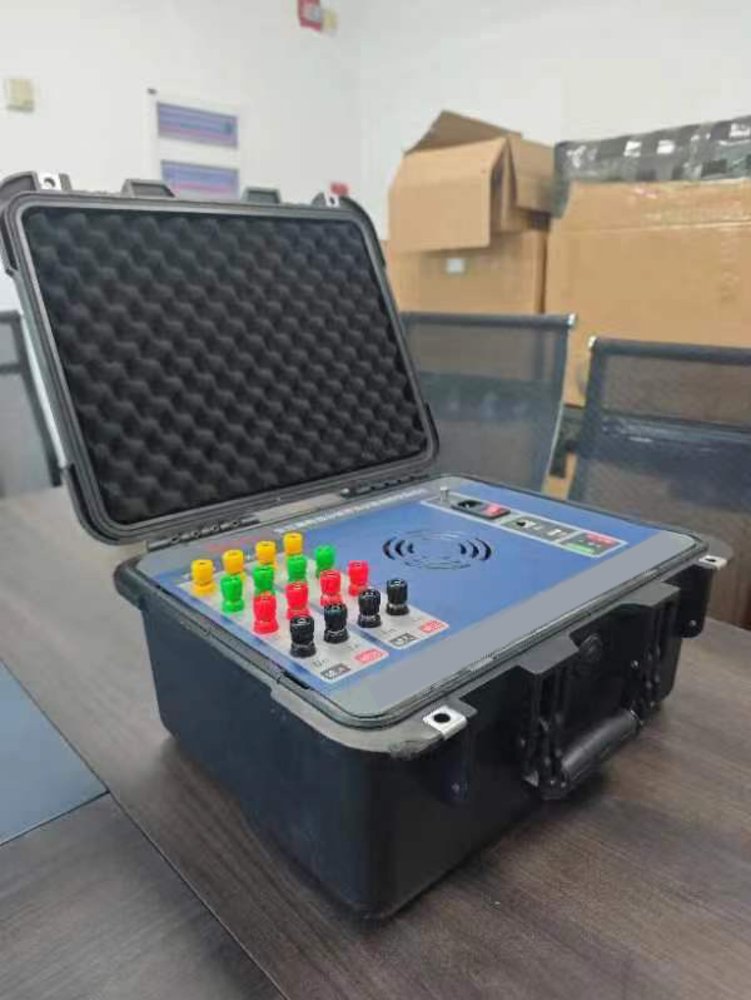

有载分接开关测试仪

抗干扰是头一道坎

1. 现场干扰长什么样：变电站里母线带电，同塔双回、平行走线都会在测试回路上耦合出感应电压，波形上表现为高频毛刺叠加，严重时自动判读直接失灵，找不到切换过程在哪一段。

2. 机器怎么扛：好的机型在信号通道上做六路独立信号处理，配合高速模数转换，共模抑制能力强。判读不稳时，先别怀疑开关，换台机器在同一位置复测一遍，答案往往就出来了。

滤波级别别乱拧

1. 滤波值的作用：仪器系统设置里有滤波一项，范围0至60，预置30。数字越大滤波能力越强，波形看着越平滑，但把真实的拐点一起抹掉的可能性也越大。

2. 怎么调才合适：波形毛躁时先加5到10个点试试，能看清桥接段就停手。一味往上拧，过渡时间的起止点会被拖后，测出来的时间比实际长，写进报告就是假数据。

接地这一条最容易被忽略

1. 接地不良的后果：仪器上电后故障灯快闪三下灭一下、蜂鸣器跟着快响三声停一下，就是接地端没接好或者地线松了。带绕组测时非测试端不短路接地，干扰会成倍放大。

2. 电源别接错：故障灯快闪两下灭一下，多半是仪器电源输入端子误接了三相电。这类机器工作电源是交流220伏正负10%、50赫兹正负1赫兹，接错一次代价不小。

感应电压从哪来

1. 邻近带电体：被测变压器三侧引线虽然已经拆开，但与带电母线平行敷设的部分仍会感应出电压。测试线拉得越长、越靠近带电间隔，耦合越强。

2. 压制办法：测试线尽量收短并远离带电体，非测试端可靠短路接地，仪器外壳接地柱单独接到地网。这三条做完，八成的波形抖动就消了，不用急着怀疑仪器。

触发灵敏度怎么配

1. 灵敏度是什么：灵敏度即波形采集的触发电压，数值每增加1，触发电压增大0.1伏。一般情况下默认值就能正常测试，不用动它。

2. 什么时候要动：过渡电阻小于1欧时，建议把灵敏度调成3，否则抓不住动作起点。反过来，由电感量增加的方向换挡容易引起震荡，波形上出现一段乱跳，适当降低灵敏度，改由1至n方向测试就正常了。

看厂家肯不肯陪你复测

1. 交付不是终点：靠谱的做法是厂家技术跟着班组去现场跑一遍，把YN型、Y型、△型各测一台，教到班组自己能独立出报告为止。参数表谁都会印，能把异常波形讲明白的人不多。

2. 武汉华能阳光电气这类长期做变压器测试设备的厂家，一般能同时提供带绕组、不带绕组两种方案的现场演示，遇到拿不准的波形还可以把数据发回去一起判读。

下单前要问清的三件事

1. 服务条款：整机保修期多长、超出保修后维修怎么收费、软件升级要不要另付。白纸黑字写进合同，比口头承诺管用。

2. 配件与备件：测试钳、短路线、打印纸这些易耗件是否随机配双份，通讯线是什么接口。现场少一根测试线，一整天的活就得改期。

常见问答

问：同样一台开关，上午测和下午测数据不一样，正常吗？

答：小幅波动正常，绕组温度、触头氧化层厚度都会影响读数。如果过渡时间差出好几毫秒、或者不同期性翻了一倍，先查接地和测试线夹是否松动，再考虑仪器抗干扰能力够不够。

问：滤波值调到多少算合适？

答：预置30是通用起点。波形平滑、拐点清晰就不动；毛刺多就每次加5个点，加到能稳定判读为止。超过45就要警惕，过渡时间可能被拉长，此时宁可降低现场干扰也别再往上拧。

问：怎么快速判断手上的机器抗干扰行不行？

答：找个干扰强的间隔，把三侧引线拆开但不短路接地，看波形是否还能分辨桥接段。抗干扰强的机器在这种条件下仍能看到完整动作过程，弱的直接画成一条毛带。
