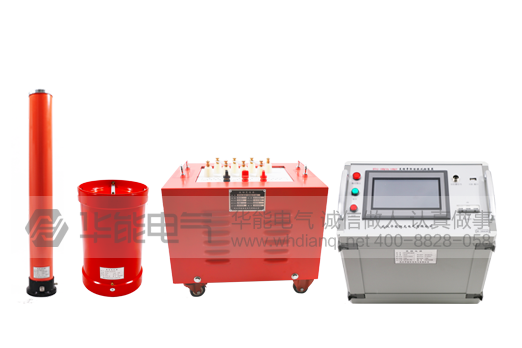

产品简介

1、满足300mm2,10kV电缆交流耐压试验，长度2km，电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。

2、满足10kV开关柜，变压器交流耐压试验，试验频率30~300Hz,试验电压U≤42kV。

3、满足35kV变压器交流耐压试验，试验频率45~65Hz,试验电压U≤68kV。

    产品参数

系统技术参数

额定输出电压：      0～88kV

谐振电压波型：      正弦波，波形畸变率＜1.0%

最大被试品电流；      1A

最大试验容量：        88kVA

输出频率：   30～300Hz

工作时间：   满功率输出下，连续工作时间15min

品质因素：      30～90

输入工作电源：   单相220V或三相380V±5%，50Hz

环境温度：      －15℃～+40℃

相对湿度：      ＜90RH%，无凝露状况

海拔高度：      ＜3500m

噪声：   ≤50dB

装置容量确定

满足300mm2,10kV电缆交流耐压试验，长度2km，电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。

频率取38Hz

试验电流I=2πfCU试 =2π×38×0.74×10-6×22×103=3.9A

对应电抗器电感量L=1/ω2C=24H

设计四节电抗器，将四节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/96H，装置总容量为88kVA。

结论：装置容量定为88kVA/22kV/22kV，分四节电抗器，电抗器单节为22kVA/22kV/1A/96H，使用电抗器组合能满足上述被试品的试验要求。

试验时使用关系表

    产品特征

1、充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
