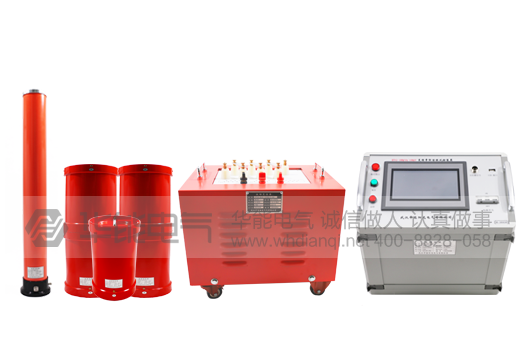

关于HYG-225kVA/225kV 变频串联谐振装置，试验人员常问技术问题解答

　　带HYG-225（225kVA/225kV 变频串联谐振）跑 110kV 站交接试验跑了好几年，技术交流群里同行问得最多的问题，我挑几个印象深的答一下，不全按说明书念，尽量说点现场能踩的坑。

　　一、这套额定 225kVA、225kV，到底能压什么？

　　去年我们站一座 110kV 新站投运，主变、GIS、高压电缆全要交流耐压。这套上去，主变和 GIS 整间隔一次性压完，中间不用换设备。电抗器拆开能串并联，35kV、10kV 的电缆、开关柜、干变也压得动。说白了，一个站的交接试验，带上它基本一套就够，不用再跟兄弟单位借第二套。

　　二、频率范围和波形，能不能过得了规程？

　　频率 30 到 300Hz，容性试品谐振点基本都落在这区间，不用额外找频点。关键是波形——畸变率压在 1% 以内，我专门拿示波器较过真，顶峰是干净的正弦，没有毛刺谐波顶着，不至于把试品误打穿。测量精度 1.5%，出的数据直接进竣工报告能存档，电网和工程验收都认。

　　三、连续能扛多久？现场供电是不是很麻烦？

　　额定满功率能连续跑 60 分钟。电缆耐压才 5 分钟，主变分段压、GIS 多间隔连着压也够用。供电是真省心：单相 380V 工业电就行，它只吃回路的有功损耗，不像老式工频耐压变非得拉大电源。普通工地配电箱就能带，不用专门去协调稳压车。

　　五、Q 值到底啥意思，压不同东西差多少？

　　Q 值是衡量这套东西效率的命门，越高越省劲。空载 Q 能过 50。带电缆、主变这类，Q 值也能稳在 30 以上；GIS、开关类能到 50 往上。意思是谐振起来以后，小电源就能顶出高电压，现场搭电容易得多，这也是它比工频耐压变好用的地方。

　　五、最怕的：试品万一击穿，会不会把设备烧了？

　　这套有零位联锁、过压、过流、闪络四重保护。升压前调压不归零它根本不让你启动，防的就是带压合闸的蠢事。真击穿那一下，回路立刻脱谐，高压快速掉下来，电流跟着衰减，不会冒出巨大短路电流把绝缘烧糊。既能定位故障点，试品坏得也轻，回头修起来省钱。

　　六、干式和油浸比，现场图个啥？

　　励磁变和谐振电抗器全是干式浇筑，不挂油。地下室、隧道、雨天户外都能上，不用担心漏油污了电缆柜体。维护也省，平时擦擦灰就行，不用定期滤油换密封。分体还轻，单节一个人就能搬，场地窄也能进场。

　　七、电抗器串并联怎么调，值不值？

　　几节高压电抗器能自由串并联。全串起来出 225kV，压主变、GIS 这种高电压小电容的；多台并起来提电流，压长距离大电缆。一套顶多套用，不用为不同电压等级各买一套，采购钱花得值。

　　当然也得说句实话：电抗器单节不轻，全配齐了好几节，车小了真装不下，进场前得算好运输；还有它专攻交流耐压，像直流泄漏、介损这类得另配设备，别指望一套全包。具体你站里常压的东西多大电容、要多高电压，自己先算一版电抗器组合方案，到了现场少走弯路。要更细的接线图和组合表，直接找厂家要原厂手册最稳。
