大容量高压耐压设备怎么选配？大容量变频串联谐振装置选型交流

　　这几年高压试验设备采购，大容量谐振这块踩过的坑不算少。最近几个 110kV 站交接，还有长距离 110kV 电缆线路，用的都是HYG-1350（1350kVA/270kV）变频串联谐振耐压试验装置这套。说说我们选型时怎么盘账的，给管采购、管技术的同行参考。

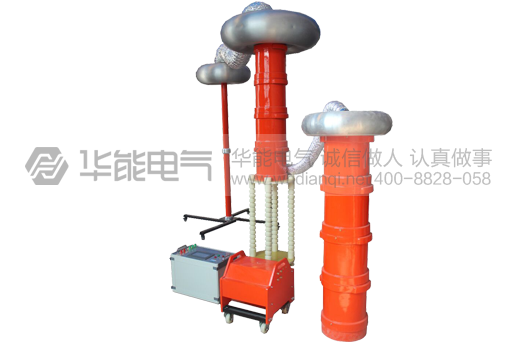

　　先说容量。额定 1350kVA、最高 270kV，变频主机、干式励磁变、几节模块化电抗器、高精度电容分压器，全套干式无油。我们最早图省事，先上的225kVA那套，压站里GIS、主变够用；可一旦碰上2公里长的110kV 大截面电缆、或者120MVA等级主变，容量就顶到天花板，得拆几批分段压，工期拖。后来换 1350 这套，整段电缆、多间隔 GIS 母线、大主变一把过，不用分批。电抗器串并联自由组合：全串出 270kV，压 GIS 和套管（最高 265kV 试验要求能覆盖）；多台并联把输出电流顶到 5A，专治长距离大电容电缆。这点对工期敏感的项目是真的香。

　　再说场地和供电。全套干式不挂油，户内 GIS 室、地下电缆隧道、露天山区站都能进，不用担心油污了柜体。供电我们专门算过账：谐振回路只吃有功损耗，三相 380V 工业电就行，普通工地配电箱能顶满负荷，不用专门租大功率稳压发电机——一台发电机一天租金带油费就不少，一个项目下来省的是实打实的钱。长期账更明显。干式环氧树脂浇筑，免油封，平时擦擦灰，不用定期滤油换密封。对比早年油浸设备，光滤油这项一年就省一笔人工物料。运输也轻——单组件拆分，2 到 3 个人就能转运接线，不用叫吊车，狭小配电室、隧道窄通道也进得去。站里老师傅年纪大了，能少搬重东西大家都乐意。

　　安全联锁也给够：零位闭锁、过压、过流、闪络脱谐四重。升压前不归零启不动，防带压合闸；真击穿回路立刻脱谐，高压快速掉，电流衰减，不会烧大绝缘，试品坏得轻，返修省。 当然大容量也有代价：1350 这套电抗器节数多，全配齐了装载体积不小，皮卡装不下，得用厢货；采购单价比小容量高。如果你们站常年只压 10kV、35kV 小设备，上这么大没必要，225 那套更划算。容量要照着常压试品的最大电容和最高电压选，别盲目追大。

　　我们最后是按"一个站交接全包+长距离电缆"的工况定的1350。选型时把项目常规试品的长度、电容量列出来，照着电抗器组合算一版，容量冗余和不够用这两种坑都能避开。要更细的核算表，找厂家要原厂手册，参数都在里头。
