变频串联谐振交流耐压试验设备怎么使用?

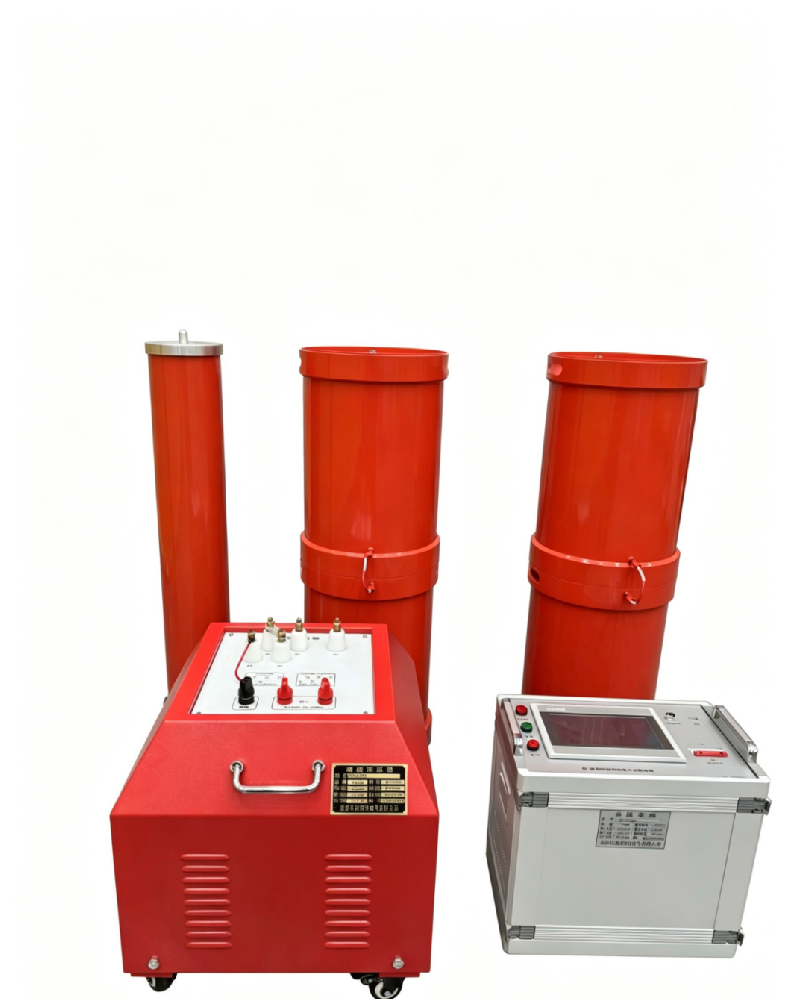

新设备到货，头回上手难免手生。变频串联谐振操作其实有固定套路，照着接线、按步骤走，老师傅带一遍就能独立干。下面以135kVA/108kV为例，把全流程捋一遍，新手照做少踩坑。

开工前的准备

1. 场地与电源：现场围好遮拦、挂标示牌、派专人监护。变频电源接单相380V、输入正负百分之十以内，接地端与地网可靠连接，接地电阻不大于零点五欧，这一步马虎不得，接地虚了后面全白搭。

2. 试品预处理：被试品表面擦干净、绝对干燥，外壳和非被试绕组可靠接地。充油设备按规程静置，110kV及以下不少于二十四小时，耐压前后都测绝缘电阻做对比，数据异常先别升压查清再说。

回路正确连接

1. 标准接法：顺序为变频电源接激励变压器，再串电抗器、试品，最后接电容分压器。分压器110kV档一千pF采样，高压连线尽量短、用防晕线，超过五米容易升压不到位，接线顺序错了一通电就报警。

2. 变比设置：进系统设激励变变比和分压器变比，按实际接线档位填。变比填错读数就偏，这步新手最容易栽，设完最好两人核对一遍再开机，宁可多花两分钟也别返工重来。

参数设置要点

1. 频率与电压：起始频率首次建议二十到三百Hz全扫描，起始电压电缆类设二十V、发电机类设三十到四十V，频率步进设两Hz以下。试验电压按GB50150取，如22kV电缆、100kV系统，照规程填别自己发明。

2. 保护整定：过压保护比试验电压高百分之十，过流系数设百分之百、短时百分之一百五十，闪络保护按电压档设3到12kV。这些护着设备和试品，别为图快把它们关了，关了出事没人替你扛。

自动试验流程

1. 一键启动：点自动试验、开始试验，系统自动粗调谐、细调谐、升压、计时、降压，调谐不超过三分钟。大屏画扫描曲线，找到谐振点一眼可见，新手也不慌，跟着提示走就行。

2. 半自动与手动：想控细节可选半自动，先调谐再手动升电压；老手用全手动调频率调电压分步来。三种模式覆盖从新手到老师傅的不同习惯，灵活度够，熟悉后多用手动找手感更稳。

计时与收尾

1. 耐压计时：到试验电压后自动计时，10kV电缆五分钟、35kV电缆六十分钟、系统一分钟。期间电压波动小，到时自动回零分闸，结果弹窗显示，数据可U盘导出Excel，回来直接进模板出报告。

2. 试验后恢复：调压器回零再切断电源，拆线前确认试品放电完毕。试验报告连同绝缘电阻记录归档，下次审厂直接用，别做完就扔一边，资料散了年底补最头疼，养成当场归档的习惯。

安全红线牢记

1. 零位与接地：调压器不在零位不能启动，接地不良开机自检直接报警不让升压。这两道硬件连锁是保命的，任何时候别短接绕过，图省事可能出大事，年轻同事尤其要有人盯这道关。

2. 异常即停：发现电压表摆动大、绝缘冒烟、试品异响，立即降压断电。闪络保护会记闪络电压值，结合记录定位缺陷，该修修、该换换，别硬撑着继续，强行升压烧设备还伤人。

新手易错清单

1. 忘设变比：十次返工有三次是变比没设对，读数奇高奇低吓一跳。养成开机先核对变比和档位的习惯，写在操作卡上打勾，比凭记忆靠谱，老师傅也这么防错。

2. 连线超长：室外图方便把高压线拉到七八米，结果升不到压还怪设备。牢记防晕线五米红线，不够长就挪设备位置或加电抗器靠近试品，这条吃过的亏别再吃第二次。我们班长定下规矩，出工前先用卷尺量线，超长一律重布，几年下来再没为这误过工，规矩是拿返工换来的。

常见问答

问：第一次使用频率范围怎么设？

答：首次建议设20到300Hz全扫描，让设备自动找谐振点；已知试品范围后可缩小区间加快调谐。频率步进设2Hz以下，避免错过最佳谐振点。

问：起始电压设多少合适？

答：电缆、变压器、GIS等Q高的试品设20V；发电机、电动机、架空母线等Q低的设30到40V，否则可能激励不起来，调谐失败。

问：试验后数据怎么留存？

答：系统支持U盘导出Excel历史记录，建议每次试验后导出并与绝缘电阻记录一并归档。设备出厂带说明书和试验报告，资料别丢失，便于追溯审计。
