变频串联谐振交流耐压试验设备怎么选？避坑指南

前阵子去一座110kV变电站做秋检，原计划做二十多台设备的交流耐压试验，带去的工频耐压变压器光是搬运就累趴下三拨人，最后还是借了变频串联谐振才把活儿啃下来。这些年选型踩过的坑实在不少，今天摊开讲，省得后来人再交学费，也少在现场出洋相。

现场工况先摸清再谈参数

1. 被试品类型要列全：本次共完成二十三台设备交流耐压，其中10kV电缆两段合计约一千八百米、35kV主变两台、GIS开关柜六面。类型不同谐振频率差异很大，必须分系统单独核算电容，不能一刀切套一个配置应付全场，否则到现场准抓瞎。

2. 电压与容量匹配：按GB50150交接试验要求，10kV电缆施加22kV、35kV系统施加100kV，对应设备额定容量135kVA、电压108kV一档基本够用。若上到35kV电缆要52kV连续六十分钟，容量不够就压不上去，选型时得预留余量别卡着边。

电抗器组合看电缆长度

1. 10kV电缆分段配：三百平方毫米截面的10kV电缆，七百五十米以内用一节电抗器，七百五十到一千五百米并两节，一千五百到两千两百五十米并三节，最长三千米要四节并联。节数配错轻则升不上电压，重则谐振点根本找不到，白忙活半天。

2. 35kV电缆与变压器：35kV电缆五百米以内用两节串联，超过则两串两并；一百MVA以下35kV主变耐压68kV用四节串联，谐振频率通常落在四十五到六十五Hz区间，电抗器电感量每台约一百H，组合错了现场调谐会很痛苦。

Q值与频率不能拍脑袋

1. 品质因数Q的讲究：装置自身Q值大于五十，电缆类试品Q大于三十、变压器Q大于三十、GIS和开关Q大于五十，发电机只有十以上。Q低说明损耗大，起始电压要放到三十到四十V才起得来，别还按二十V去设，那是高Q试品的经验值。

2. 频率选取经验值：现场经验，电缆取35Hz、GIS和母线取45Hz、变压器取50Hz，频率步进设两Hz以下。步进大了容易跳过最佳谐振点，自动调谐一般三分钟内能找到，别嫌慢乱调频率，稳住让它扫完最省事。

几个常见的选型误区

1. 只认容量不看波形：有的便宜设备波形畸变率超百分之五，谐波峰值会误击穿试品。正规变频串联谐振波形畸变率小于百分之一，这个指标比容量数字更该盯紧，否则耐压做了等于白做，还把好好绝缘打坏了。

2. 忽略防晕线长度：高压连线超过五米又没用防晕线，分布电容和电晕会让升压到不了目标值。现场最好备足防晕线，连线压在五米以内，电抗器与试品之间的引线越短越稳，这条经验是拿返工换来的。

品牌与质保别将就

1. 质保条款对比：变频串联谐振这类设备，正规厂家一般给三个月包换、一年免费保修、终身有偿维修。低于这个档次的要留个心眼，核心变频电源和电抗器最怕没保障，坏了现场干瞪眼，工期拖不起。

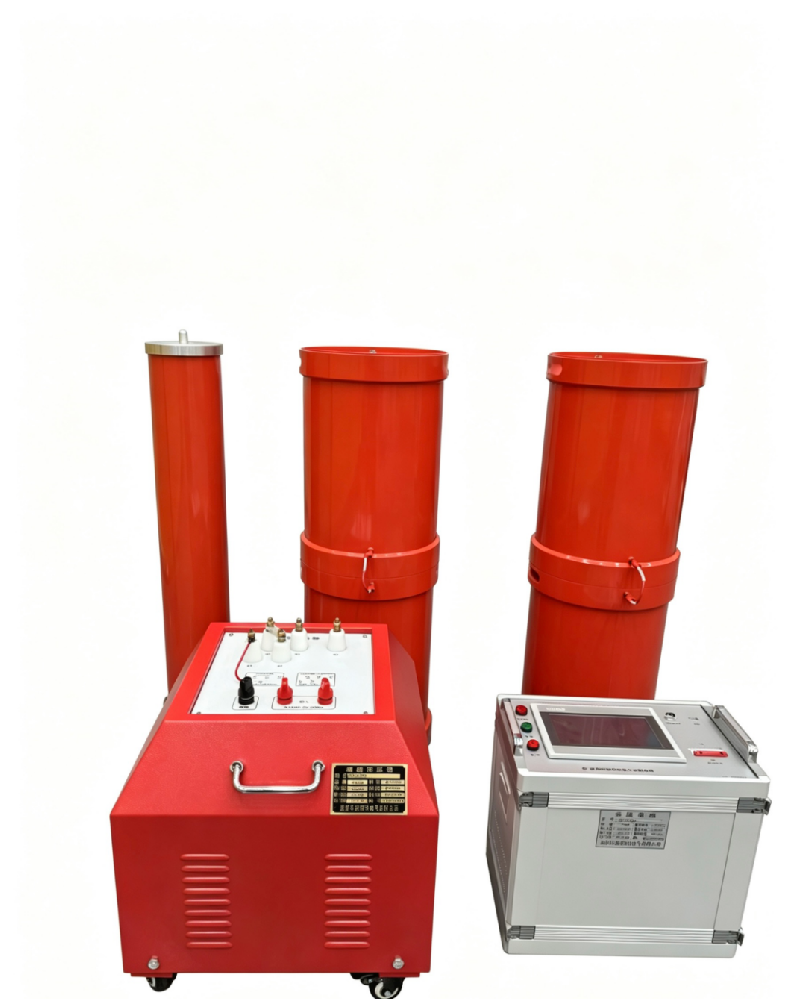

2. 配套完整性核对：武汉华能阳光电气的成套设备含变频电源、激励变、电抗器、电容分压器，分压器不确定度1.5%、工作频率三十到三百Hz。买的时候逐件核对清单，别让缺件拖了秋检进度，临时补货最误事。

配置清单与预算思路

1. 按试品定清单：先算试品电容，再用公式I等于2πfCU乘十的负三次方算试验电流，装置最大容量取UI乘1.25。电缆越长电容越大，电抗器节数越多，预算要按整套配置走，别单买一件回来发现组不起来。

2. 留余量不浪费：电容估算有出入，建议电抗器总电感量留两成余量，激励变输出档位选含5kV的。这样既覆盖本次秋检，下次碰上更长电缆也不至于重新添设备，钱花在刀刃上才划算。

现场排故与备用件

1. 易损件先备：现场最怕分压器信号线断、电抗器插件松。出工前备一根备用信号线、几只同型号保险管，遇到开机无显示或找不到点能即刻换上，不耽误当天试验窗口，这是老班长传下来的习惯。

2. 接地材料带足：接地电阻要求不大于零点五欧，老站地网锈了常常不达标。多带铜绞线、接地夹和砂纸，到现场先把接地点打磨干净再接线，接地虚接引发的调谐失败占了故障的大头。

常见问答

问：10kV电缆2000米该配几节电抗器？

答：按300平方毫米截面算，1500到2250米区间用3节电抗器并联，激励变输出1.5kV，试验电压22kV、耐压5分钟，符合GB50150交接要求。具体以实测电容为准。

问：为什么有的设备升不到试验电压？

答：常见三类：电抗器与试品不匹配、试品受潮Q值低、高压连线过长未用防晕线。可并联补偿电容、干燥被试品、换防晕线且连线不超过5米，详见说明书故障排查章节。

问：选135kVA还是300kVA的成套？

答：35kV及以下电缆、主变、GIS选135kVA/108kV足够；若涉及150kV主变或更高电压等级，需300kVA/300kV无局放型，电抗器6台50kV/1A串联组合更灵活。
