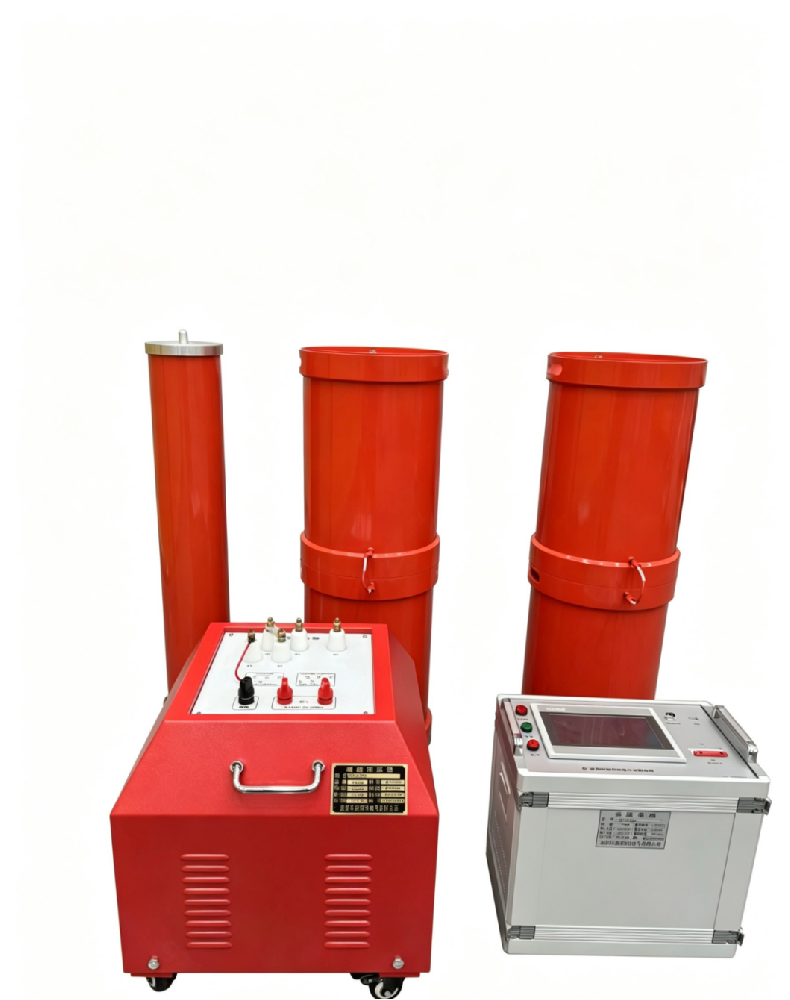

变频谐振耐压试验装置怎么使用

新机到手别急着升压，先把接线顺序和参数设置弄明白。变频谐振这套用顺了是真省事，全自动点一下粗调谐升压计时全跑完；用不顺，接线错一步满头汗。我按我们站的操作法，把从摆场到收工的流程一步步写下来，新人照着做，头回就能独立完成十千伏电缆耐压。老师傅也可以对照看有没有更顺手的习惯。

摆场与接线

1. 接线顺序：标准回路：变频电源接励磁变压器，励磁变接电抗器，电抗器接分压器，分压器接试品。顺序不能乱，每处端子对号入座。我们贴了回路图在机箱盖内，照图接基本不出错。

2. 接地先做好：开机前接地必须可靠，接地电阻小于等于零点五欧，高压尾、测量绕组、外壳接同一地网。先量电阻再接线，虚接后面调谐找不到点，白忙。接地是头一步也是保命步。

3. 试品预处理：试品表面擦净绝对干燥，外壳和非被试绕组接地。充油设备静置够时长方做。电缆头做好，别留毛刺。预处理偷懒，升压闪络全来了，前功尽弃。

参数设置

1. 频率区间：首次试验频率范围设二十到三百赫兹全扫；摸清试品后收窄。频率步进两赫兹以下，避免跨过谐振点。电缆取三十五、变压器取五十、GIS取四十五，这些经验值填进去。

2. 电压与时长：试验电压按GB50150填：十千伏电缆二十二千伏、三十五千伏电缆五十二千伏、主变六十八千伏。耐压时间对应五分钟、六十分钟、一分钟。过压保护设试验电压一点一倍。

3. 保护整定：闪络保护：一百五十千伏以下设三千伏，往上按档加。过流保护系数设百分之一百，短时百分之一百五十。分压器变比、励磁变变比设完两人复核，错一位全乱。

自动试验流程

1. 一键开始：全自动模式点自动试验、开始试验，系统跑粗调谐、细调谐、升压、计时、降压，自动调谐不超过三分钟。新手就靠这模式，眼睛盯屏幕看曲线到点。比手摇舒服太多。

2. 看扫描曲线：大屏显示扫描曲线，能直观看到谐振点。电压随频率爬坡到顶就是谐振点，到顶后自动转升压。曲线起不来先停，查接地组合，别硬等。曲线是设备的脸，得会看。

3. 计时与回零：升到试验电压自动计时，到时声光提示，调压器自动回零、分闸。不用人手掐表，一致性好。我们设了到点提醒，趁这空档记数据，节奏舒服。

半自动与手动

1. 半自动调谐：点调谐自动找到谐振点，再手动点升电压、降电压。适合想亲手控升压速度的老师傅，兼顾自动找点和手动把控。我们培训新人先用半自动，理解谐振点再来全自动。

2. 手动全控：手动点升频率、降频率调谐，再升电压降压。完全人控，适合特殊试品或者排查。但容易升压过快，新手慎用。老手爱这模式，谐振点上来全程亲眼见。

3. 三种模式取舍：常规批量用全自动省时；重要试品用半自动多盯着；异常排查用手动。我们按试品重要度和熟练度选模式，不一根筋。模式是工具，顺手就好。

安全操作

1. 零位启动：调压器不在零位系统拒绝启动，自动回零。升压速度不能猛，匀速。突然加压最伤试品也最危险。我们有回徒弟手快，系统先回零才让升，这保护救过场。

2. 遮拦监护：现场围遮拦挂标示牌派专人监护，操作不少于两人。升压区闲人免进。这规矩写在安全准则里，谁也不能省。出事能搭把手，比独自蛮干强。

3. 异常即停：电压表摆大、冒烟、异响，立刻降压切断电源。别犹豫，试品内部异常早停少损失。我们有回听见轻微啪声，马上停，查出套管灰尘，擦净重做，避免扩大。

数据记录

1. U盘导出：试验完插U盘导出表格，含谐振频率、试验电压、电流、时长、闪络值。FAT32格式U盘，导出的表格直接入台账。比手抄准，秋检几十台不犯愁。

2. 前后绝缘：耐压前后测绝缘电阻记下来，前后一致才归档。这步绑在GB50150里，少记业主退。我们表单一式两联，现场签一联留底一联交业主。

3. 趋势比对：每年数据入档，同台设备逐年比，绝缘劣化早看见。谐振记录规范，让秋检从过关变成预判。老师傅经验加机器曲线，才叫真把关。

收工与保养

1. 清理接线：每回做完清接线柱连线，关电源拔插头。线归位装箱，别丢现场。我们有回落了一根防晕线，下回找不到耽误半天。收工利索，下回顺手。

2. 存放环境：放干燥无尘通风无腐蚀气体的室内，长期不用前用五百伏兆欧表测绝缘，不低于零点五兆欧。运输面板朝上，堆码不超两层。保养好，机器才肯给你长脸。

3. 定期自检：每季开机自检一次，风扇转不转、屏幕亮不亮、接地端子紧不紧。小病早治，别等秋检当天掉链子。我们季度自检记在本上，几年没在关键时候掉过链子。

常见问答

问：变频谐振怎么接线才正确？

答：顺序：变频电源接励磁变压器，励磁变接电抗器，电抗器接分压器，分压器接试品，每处对号。开机前接地可靠（电阻小于等于零点五欧，高压尾、测量绕组、外壳同地网），试品擦净干燥、充油设备静置够时长。顺序乱或接地虚，调谐必卡。

问：参数怎么设不容易出错？

答：首次频率二十到三百赫兹全扫、步进不超过两赫兹；电压按GB50150填（十千伏电缆二十二千伏、三十五千伏电缆五十二千伏、主变六十八千伏）；过压保护等于试验电压一点一倍；闪络保护一百五十千伏以下设三千伏；分压器、励磁变变比设完两人复核，错一位全乱。

问：全自动模式怎么用？

答：点自动试验再点开始，系统跑粗调谐、细调谐、升压、计时、降压，自动调谐不超过三分钟，到点声光提示自动回零。新手靠这模式，盯屏幕曲线即可。重要试品用半自动多盯着，异常排查用手动。
