变频谐振耐压试验装置怎么选？避坑指南

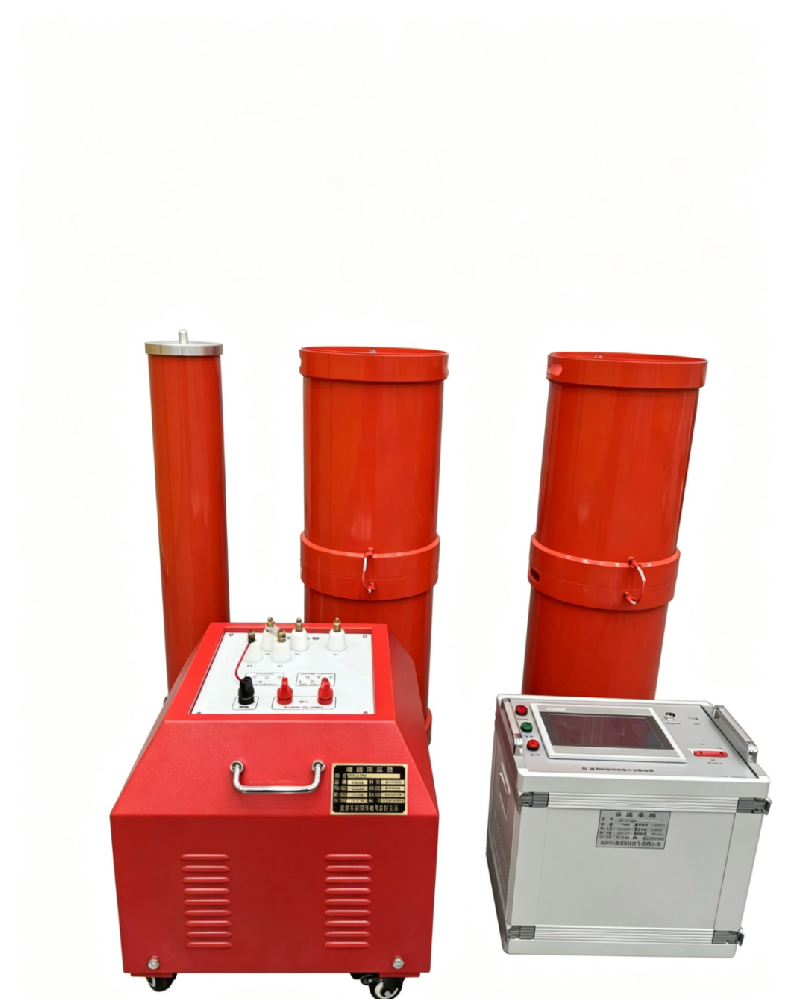

上周去一个110千伏变电站做秋季检修，班长老李拿着一张采购清单问我，这台变频谐振耐压试验装置到底该买多大容量才不浪费。我跟他说，先别急着盯型号，得先把试品摸透。电缆有多长、什么截面，变压器多大容量，GIS有多少间隔，这些才是定容量的硬依据。额定容量一百三十五千伏安、电压等级一百零八千伏这套配置，对应十千伏到三十五千伏系统基本够用；要是往上做到一百五十千伏主变，得看三百千伏安、三百千伏那一档。选小了升不上去电压，选大了拖到现场费人费车还贵，都是花过学费的教训。

容量先按试品电容算

1. 试验电流公式不能省：交流耐压真正的难点在电容电流，公式记死：电容电流等于二派乘频率乘电容乘电压再乘十的负三次方。举个例子，十千伏电缆、截面三百平方毫米、长一千五百米，电容大约零点三微法，取三十五赫兹谐振，电流算出来差不多十一安，再乘二十二千伏、乘一点二五系数，装置容量得站上一百三十千伏安，一百三十五这一档刚好卡着用。

2. 安全余量别图省：规程里试品电容量会随温度和湿度浮动，电缆越长偏差越大。我们习惯在算出的容量上再留一成余量，DL/T596要求的不是刚好够，而是稳稳够。见过有班组按理论值选，赶上一场雨电容一涨就升不到目标电压，返工大半天，人困马乏。

3. 频率取值有讲究：电缆一般取三十五赫兹附近，主变压器取五十赫兹，GIS和母线取四十五赫兹。频率定错了，谐振点就偏，算出来的容量也会跟着错。别拿工频五十赫兹硬套所有试品，那是老式试验变压器的思路。

电抗器串并联怎么配

1. 单台参数要记牢：标准配置是四台电抗器，每台额定电压二十七千伏、电流一点二五安、电感量一百亨。短电缆并联着用提电流，长电缆或者高电压串联着用提电压。十千伏电缆一千五百米用两节并联，三十五千伏电缆五百米用两节串联，主变压器得四节串联才到六十八千伏。

2. 方向千万别反：新手常犯的错是把四台全并联去试三十五千伏电缆，电感太小，谐振频率直接飙到两百赫兹往上，励磁变根本带不动。记住一句土话：电缆走并联提电流，变压器和GIS走串联提电压，这个方向反不得。

3. 组合错了有迹象：如果自动调谐一直粗调不过去，先怀疑电抗器组合。把接线图摊开，对着试品电容和电压一项项对，比盲目重启强。我们有回就是两节并成串，频率死活对不上，拆了重并才稳住。

频率调节与步进

1. 扫频范围怎么定：频率调节范围是二十到三百赫兹，头一次试验建议全范围扫一遍。之后摸清了试品，可以把区间收窄，调谐更快。频率步进设两赫兹以下，步子太大会直接跨过最佳谐振点，系统扫一圈没反应，还以为机器坏了。

2. 起始电压看Q值：Q值高的试品，像电缆、变压器、GIS，起始电压给二十伏足够；Q值低的发电机、电动机、架空母线，得给三十到四十伏才起得来。起始电压给低了，扫一圈没动静，白等三分钟。

分压器与励磁变匹配

1. 分压器选纯电容：配的是一百一十千伏纯电容分压器，容量一千皮法，测量不确定度百分之一点五，工作频率三十到三百赫兹。它直接决定屏幕读数准不准，变比设错一个小数点，显示二十二千伏实际可能差出两三千伏，这个坑踩过的人都知道疼。

2. 励磁变档位对上：励磁变压器七点五千伏安，输出一点二、三、五千伏三档。短电缆用一点五千伏档，三十五千伏站系统用五千伏档。档位和电抗器组合对不上，升压到一半就卡住，过流保护频繁动作，现场很尴尬。

3. 连线别超五米：高压引线超过五米必须用防晕线，普通线在几十千伏下起晕，波形毛刺一堆，还容易误报闪络。线越长自身电容越大，谐振点跟着移，升压自然吃力。能短就短，这是规矩。

接地与现场布置

1. 接地电阻要小：接地电阻必须小于等于零点五欧，高压尾、测量绕组、外壳这几点接同一个地网。见过接地桩虚接，调谐半天找不到点，重新砸了根角钢才稳。接地是保命的，省不得。

2. 遮拦监护不能少：试验现场要围好遮拦或者围绳，挂上标示牌，派专人监护。升压区域闲人免进，这不是走形式。我们站上规矩是操作不少于两人，一个操机一个看场，出了事能搭把手。

3. 试品要干净干燥：被试品表面擦干净、绝对干燥，外壳和非被试绕组可靠接地。充油设备要静置，一百一十千伏及以下不少于二十四小时，二百二十千伏以上不少于四十八小时。急着做，油里气泡没排净，耐压必出问题。

规程与标准要求

1. 执行标准要认全：这台装置执行GB50150-2006、DL/T596-1996、DL/T849.6-2004、GB10229.88、IEC358(1990)。这几份是入场门槛，招标文件里常点名。拿不准就查原文，别凭记忆答业主。

2. 电压时长写死：十千伏电缆二十二千伏耐压五分钟，三十五千伏电缆五十二千伏耐压六十分钟，主变六十八千伏耐压一分钟，这些在GB50150里白纸黑字。时长不够视同没做，别想着省那几十分钟糊弄。

常见问答

问：变频谐振耐压试验装置容量怎么算才不会选小？

答：先算试品电容电流，公式是电容电流等于二派乘频率乘电容乘电压再乘十的负三次方，再乘试验电压和一点二五系数得装置容量。比如十千伏电缆三百平方毫米、一千五百米约零点三微法，三十五赫兹下电流约十一安，容量需一百三十千伏安以上，一百三十五千伏安这档刚好。雨天电容涨，建议再留一成余量，照DL/T596稳稳够。

问：电抗器串并联怎么选不会错？

答：短电缆并联提电流、长电缆和高电压串联提电压。十千伏电缆按长度配一到四节并联，三十五千伏电缆两节串联，主变四节串联到六十八千伏，一百五十千伏主变四节串联到一百六十千伏。组合错了谐振频率偏移，调谐过不去，接线图贴墙照选稳当。

问：买的时候该盯哪几个标准？

答：盯GB50150-2006、DL/T596-1996、DL/T849.6-2004、GB10229.88、IEC358(1990)这五份，让厂家出对应检测报告。缺一份验收可能不签字，合同里把标准清单写死，到货逐一对，别信口头指标。
